BW0-8031
BW0-8031是选用聚天门冬氨酸酯与多聚异氰酸酯反应聚合而成，因聚天门冬氨酸酯是脂肪族位阻型仲胺，而选用的固化成分为脂肪族多聚异氰酸酯，形成的涂膜具有高保光、保色特性，适合在户外长期使用。当仲胺基团与异氰酸酯基团发生反应时，形成了高交联密度、交叉互穿的高分子链网状结构，也使得本产品具有良好的物理、化学特性，是创新升级更新换代、防腐综合性能最优异的产品。
BW0-8031是选用聚天门冬氨酸酯与多聚异氰酸酯反应聚合而成，因聚天门冬氨酸酯是脂肪族位阻型仲胺，而选用的固化成分为脂肪族多聚异氰酸酯，形成的涂膜具有高保光、保色特性，适合在户外长期使用。当仲胺基团与异氰酸酯基团发生反应时，形成了高交联密度、交叉互穿的高分子链网状结构，也使得本产品具有良好的物理、化学特性，是创新升级更新换代、防腐综合性能最优异的产品。
清漆主要用于建筑卫生间、厨房、阳台等的防水修缮。 色漆主要用于钢结构、储罐、集装箱、阀门、天然气管道、车架、车轴、货架、槽车、游泳池、污水池、化工围堰等领域的防腐和防护。

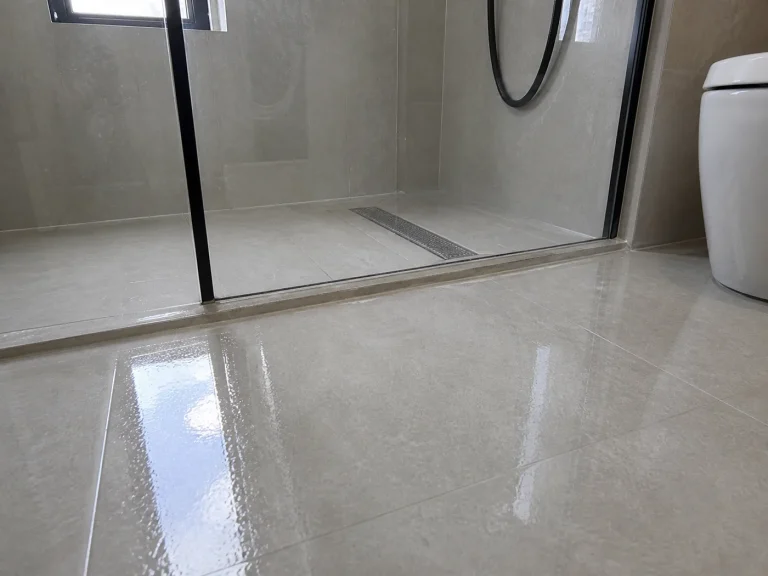

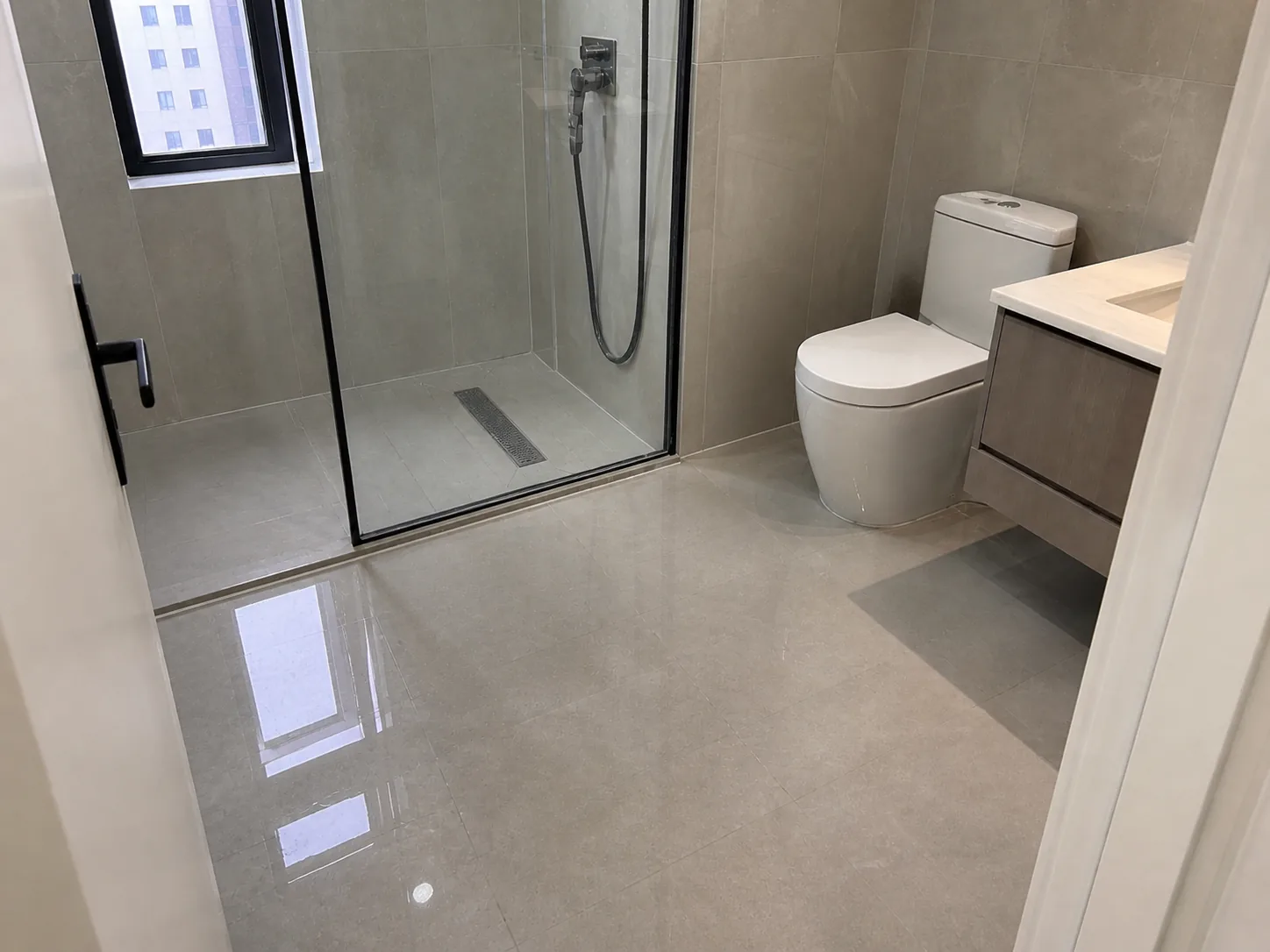

BW0-8031 可在经处理的基材上形成坚韧、光亮且致密的刚性聚天门冬氨酸涂层，也可用于不拆除原有瓷砖的防水翻新。适用于对高固含成膜、表面硬度、耐候和耐腐蚀有要求的工程。
BW0-8031 采用无溶剂刚性体系，可形成致密、坚硬、耐候的防护层，兼顾表面耐久性和旧瓷砖免拆防水。
以下数据均在规定的实验室条件下测得，可用于产品对比、工程选型和技术规格确认。实际应用请以最新版 TDS 及具体项目条件为准。
| 项目 | A组份 | B组份 |
|---|---|---|
| 外观 | 浅黄色液体 | 颜色可调 |
| 比重（克/立方厘米） | 1.05 | 1.60 |
| 粘度 (cps) @ 25°C | 600-1000 | 800-1500 |
| 固含量(%) | 98 | 97 |
| 混合比（重量比） | 1 | 2 |
| 表干时间(h) | 0.5小时 | |
| 适用期 (h) @ 25°C | 0.5小时 | |
| 理论涂布率（干膜厚） | 0.14 kg/m² 膜厚100 μm | |
| 项目 | 测试标准 | 结果 |
|---|---|---|
| 铅笔硬度 | GB/T 23446-2009 | 2小时 |
| 附着力（MPa），金属基材 | HG/T 3831-2006 | 9.3 |
| 附着力（MPa），混凝土基材 | GB/T 23446-2009 | 3.2 |
| 抗渗性 | GB/T 23446-2009 | 2.1MPa |
| 弯曲试验（圆柱轴） | GB/T 23446-2009 | ≤1毫米 |
| 耐磨性（750克/500转）/毫克 | GB/T 23446-2009 | 20 |
| 冲击强度（kg·cm） | GB/T 23446-2009 | 50 |
| 抗老化、加速老化2000小时 | GB/T 14522-1993 | 失光 < 1，粉化 < 1 |
参考：注意通风、飞溅、溢出的影响。如果需要其他具体数据，建议进行独立浸没测试。
| 适用项目 | 结果 |
|---|---|
| 耐酸性35%H2SO4 或 10% HCl，240 小时 | 无腐蚀、无起泡、无剥落 |
| 耐碱性 35% NaOH, 240 h | 无腐蚀、无起泡、无剥落 |
| 耐盐性 60 g/L, 240 h | 无腐蚀、无起泡、无剥落 |
| 耐盐雾3000小时 | 无腐蚀、无起泡、无剥落 |
| 耐油性，发动机油，240小时 | 无腐蚀、无起泡、无剥落 |
| 耐水性48小时 | 无气泡、无皱纹、不变色、不剥落 |
稳定的涂层性能取决于现场条件、材料温度和施工参数。施工前应检查环境条件及参考值，并根据最新 TDS 和项目要求确认最终参数。
| 条件 | 要求 |
|---|---|
| 环境温度 | -5°C 至 +35°C |
| 相对湿度 | ≤85% |
| 露点 | ≥3℃ |
| 参数项目 | 推荐 |
|---|---|

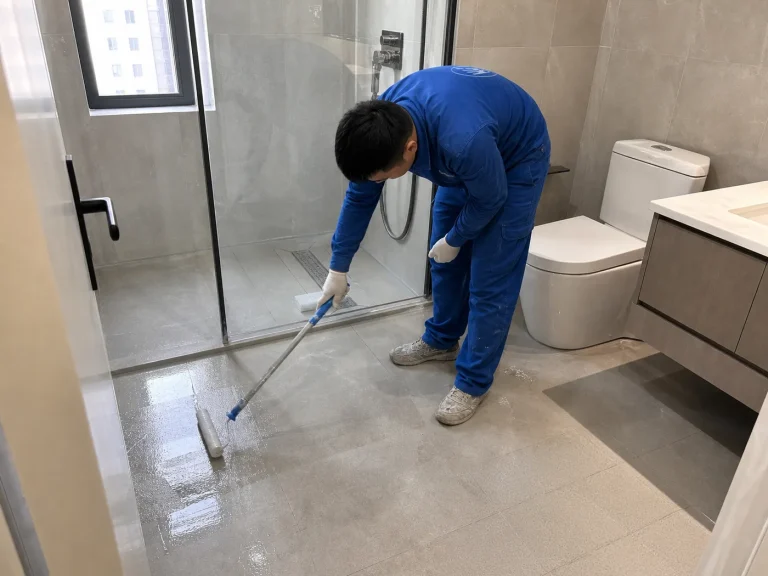

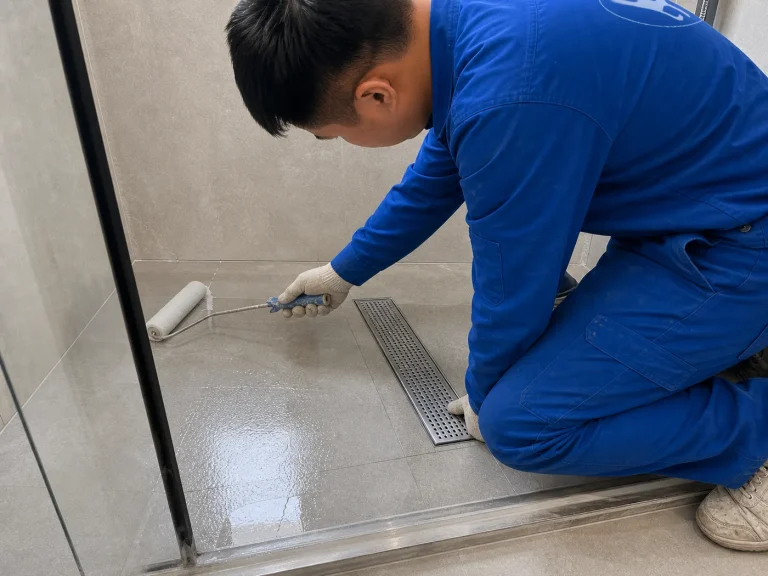

| 施工方法 | 刷涂或滚涂 |
| 无气喷涂设备 | 双组份可变比高压无气喷涂机 |
| 推荐干膜厚 | 200-300微米 |
| 重涂间隔 | 最短 0.5 小时，最长 24 小时 |
| 混合比例 | A组份:B组份=1:2重量比 |
| 混合材料处理 | 仅准备所需的量并在 30 分钟内使用混合涂料 |
| 水分控制 | 密封开启的材料，防止吸潮，使用过程中避免接触水、酒精、酸或碱 |
| 理论覆盖参考 | 100 μm 时为 0.14 kg/㎡；根据最新的 TDS 和项目要求最终成膜 |
施工安排、仓储管理和订货计划请参考下列固化时间、保质期、包装及储存要求。
固化时间随环境条件变化，特别是温度和相对湿度。
| 基材温度 | 表干 | 可步行 | 实干 |
|---|---|---|---|
| +10°C | 2小时 | 12小时 | 7天 |
| +20°C | 1小时 | 6小时 | 5天 |
| +30°C | 0.5小时 | 4小时 | 3天 |
| 项目 | 详情 |
|---|---|
| 保质期从生产日期算起 | A组份：10 个月 · B组份：10 个月，原包装密封 |
| 储存温度 | +5°C 至 +35°C |
| 包装 | A 组份 7.5 公斤/桶 · B 组份 15 公斤/桶 |
| 包装要求 | 保持产品包装密封 |
| 储存注意事项 | 存放于阴凉通风处，避免阳光直射 |
有关化学产品安全处理、储存和处置的信息和建议，用户应参阅包含物理、生态、毒理学和其他安全相关数据的最新安全数据表。
七彩鲸高新材料（上海）有限公司保证本表中所述的技术数据基于实验室测试。实际测试方法可能会因情况不同而有所不同。使用前应通过试验确认材料的适用性。七彩鲸高新材料（上海）有限公司除产品质量外不承担任何其他责任，并保留修改所列数据的权利，恕不另行通知。
选用或订购 BW0-8031 前，请先确认产品性能、适用基层、刚性涂层要求、施工条件及所需技术文件。
BW0-8031 是一种无溶剂刚性聚天门冬氨酸涂料，由聚天门冬氨酸酯和脂肪族多异氰酸酯化学形成。它专为致密、光亮、耐候和耐化学腐蚀的保护涂装工程而设计。
技术资料列出了钢结构、储罐、容器、阀门、天然气管道、车架、车轴、货架、油罐车、游泳池、废水池、化学品围护区域以及需要防水且无需拆除瓷砖的经处理的瓷砖表面。
BW0-8031 应被视为刚性保护涂层。需要裂缝桥接、移动调节或弹性防水的项目应采用合适的体系方案进行评估。
技术资料列出了环境温度-5°C至+35°C，相对湿度≤85%，露点≥3°C，手刷、辊涂和两组分比例可变的高压无气喷涂应用。
产品信息表列出了 100 μm 膜厚下的理论涂布率为 0.14 kg/m²，25°C 下的适用期为 0.5 小时。
所列理论涂布率仅作为参考。最终的涂层方法、成膜结构和设备设置应根据最新批准的 TDS 和项目要求进行确认。
施工方和用户在订购 BW0-8031 之前可以索取最新的 TDS、SDS、施工指南、可用测试数据和具体项目涂层体系建议。
请发送基层类型、项目面积、使用环境和性能要求，我们可以提供 BW0-8031 技术资料、包装信息、报价支持和配套体系建议。
