产品应用范围
石油、化工、交通、建筑、电力、集装箱等行业的户外防水防水防腐防护。如桥梁维护，建筑屋面防水，水利大坝，水电站建筑防水等。
- 桥梁养护适用于经处理桥梁维修表面的室外外露环境防水、防腐涂装。

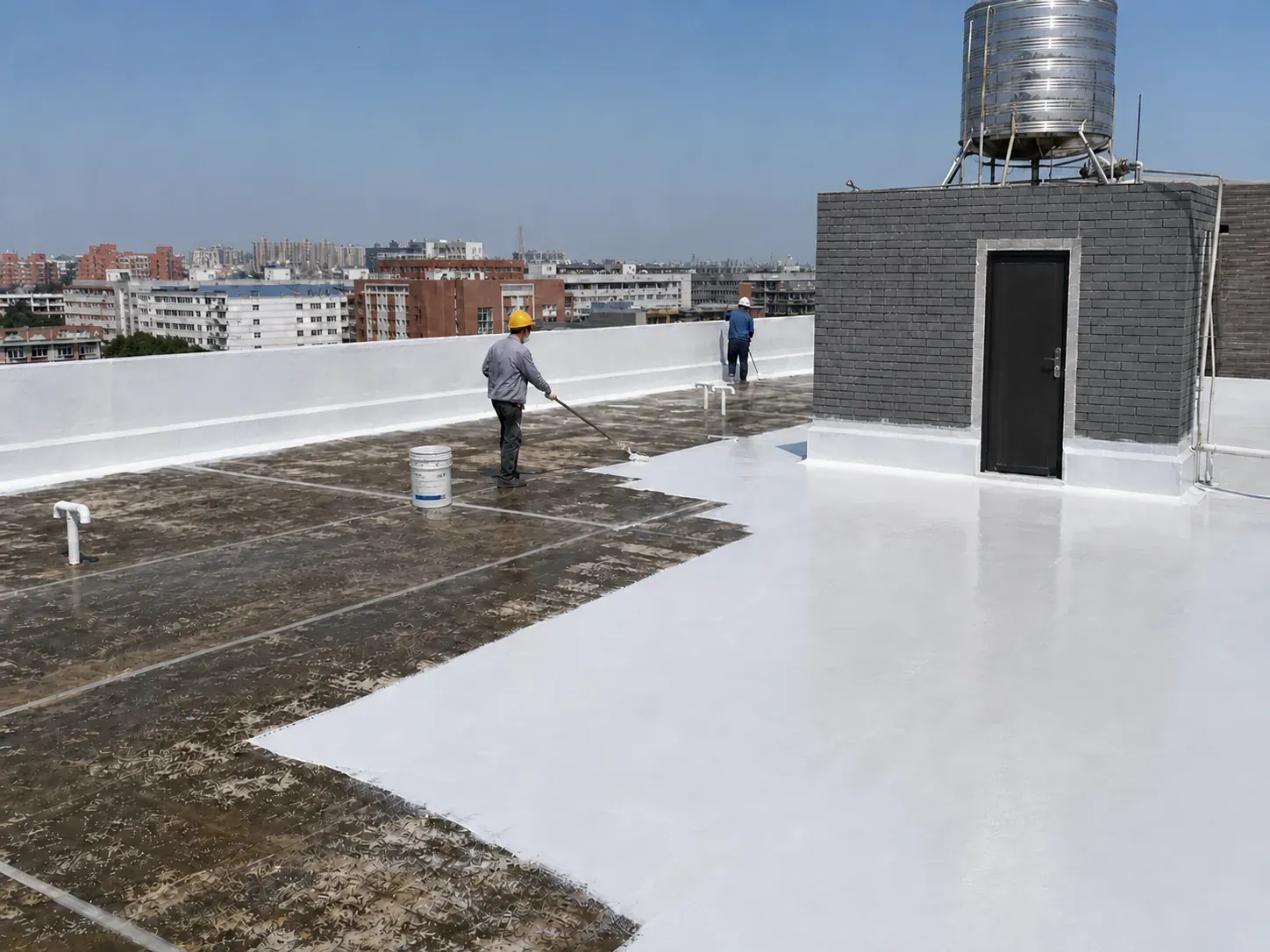

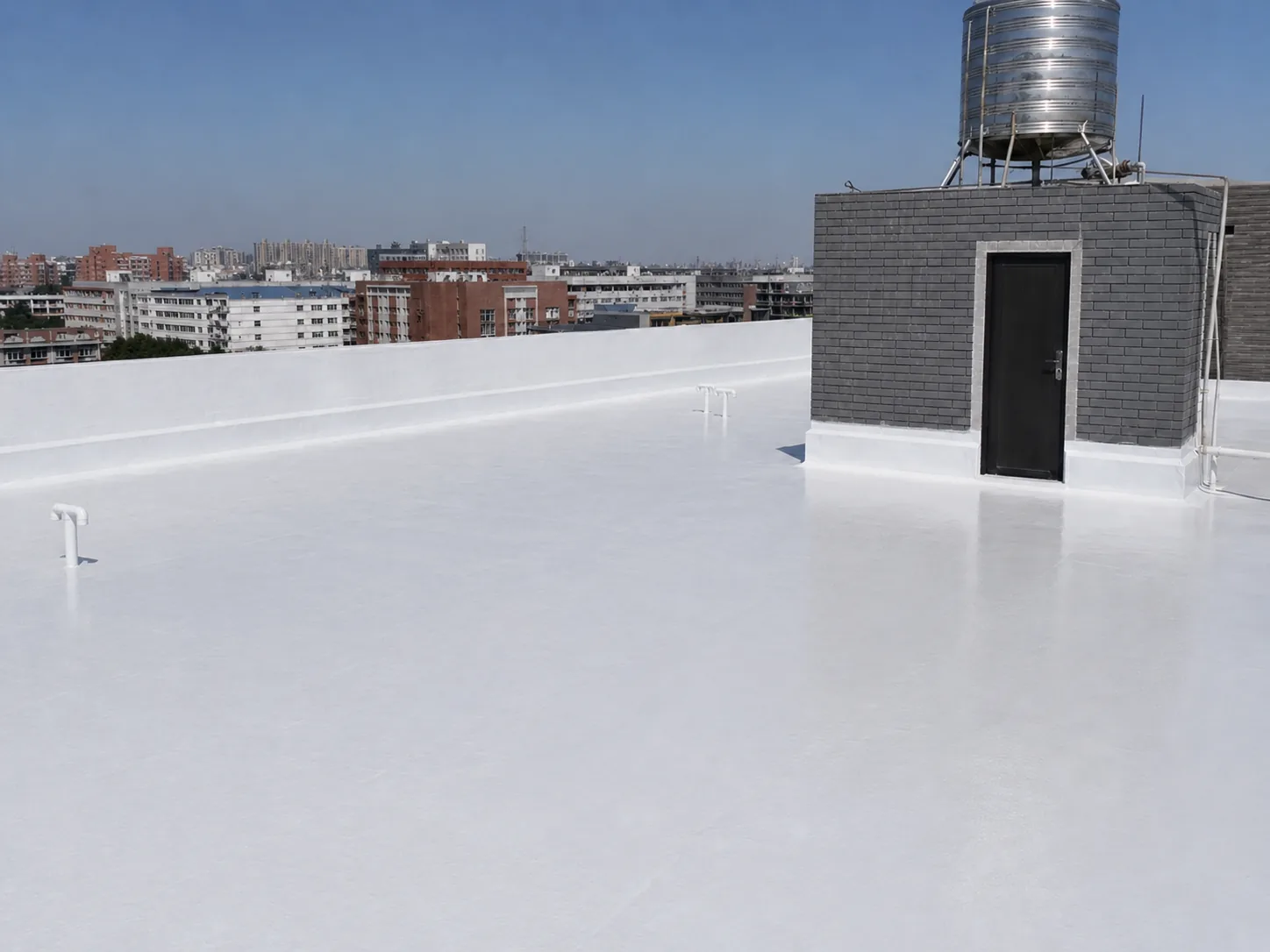

- 建筑屋面防水薄的外露保护涂层适用于户外耐候性和装饰性能很重要的地方。
- 水坝和水力发电建筑物适用于水利水电建筑表面的防水和防护涂装。
- 工业外露防护适用于经处理的钢材、混凝土、木材和玻璃纤维基材，具体基层处理方式应按项目要求确定。
单组份脂肪族聚脲防水防腐防护涂料
BW6-9539
无需现场配比的单组份脂肪族聚脲，可刷涂、滚涂或喷涂，施工灵活。涂层兼具高弹、高强、耐磨抗冲击与耐腐蚀性能，长期户外使用不易粉化、变色，适合屋面、桥梁及户外设施防护。
产品特性描述
BW6-9539 是单组份脂肪族聚脲防水、防腐、防护涂层材料，对多种基材具有优异附着力。其脂肪族预聚体结构使涂层兼具高弹性、高强度、耐磨、抗冲击、耐腐蚀和耐候性能，长期户外使用不易粉化、变色，且无需现场配比，可采用刷涂、滚涂、空气喷涂或高压无气喷涂施工，适用于石油、化工、交通、建筑、电力及集装箱等行业的户外防水防腐防护。
适用于室外外露环境表面的长期防护
BW6-9539 可在室外外露环境表面形成脂肪族薄涂防护层，兼具防水、防腐、耐候和附着性能，可采用刷涂、滚涂或喷涂施工。
产品特点及优势
BW6-9539 适用于室外外露环境表面的薄涂防护，兼顾脂肪族耐候性、外观稳定性、防水和防腐性能，并可采用刷涂、滚涂或喷涂施工。
成膜及应用
- 高固含量高固含、低挥发性有机化合物排放，适合外露防护涂装，并减少对溶剂挥发的依赖。

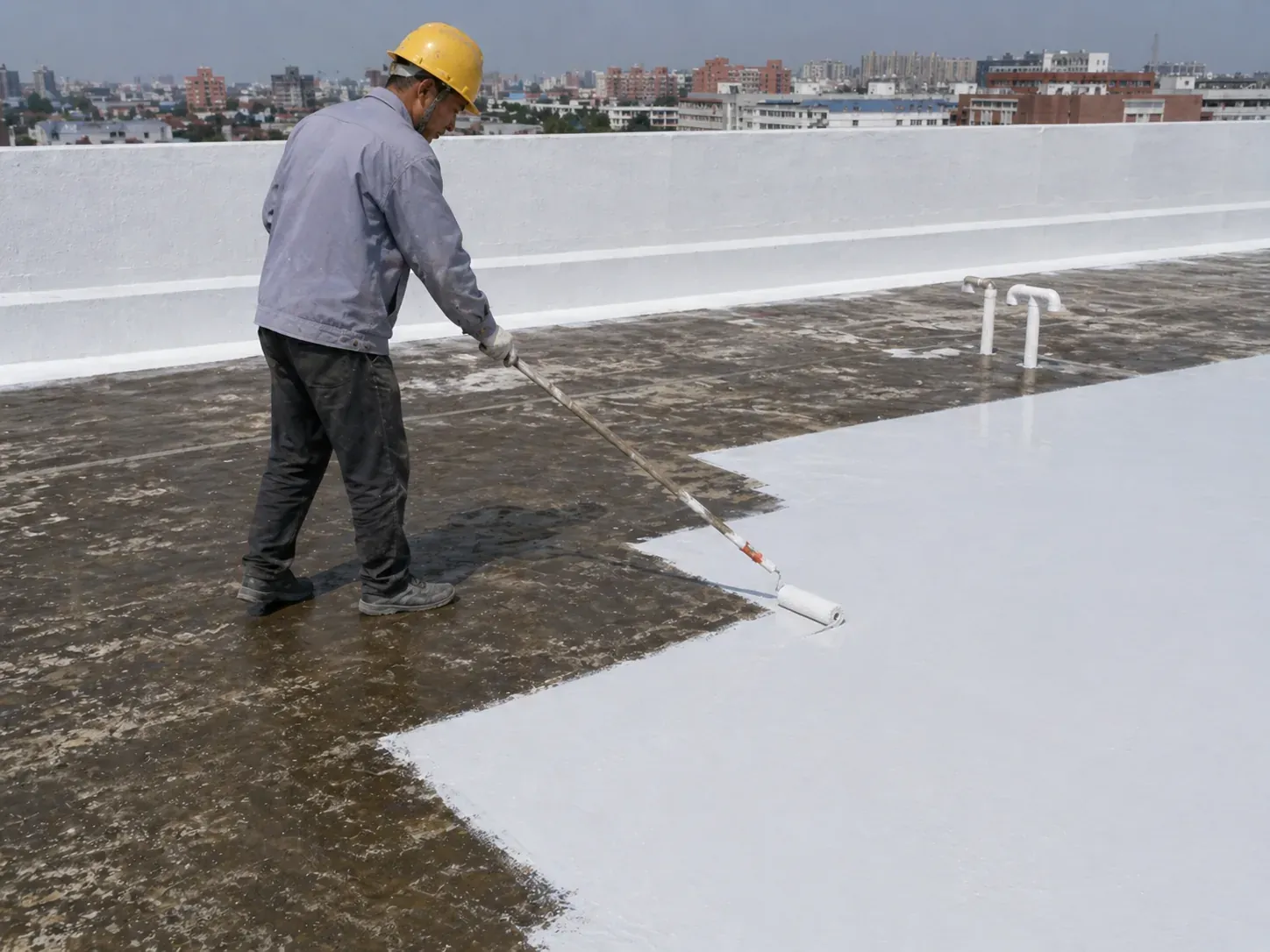

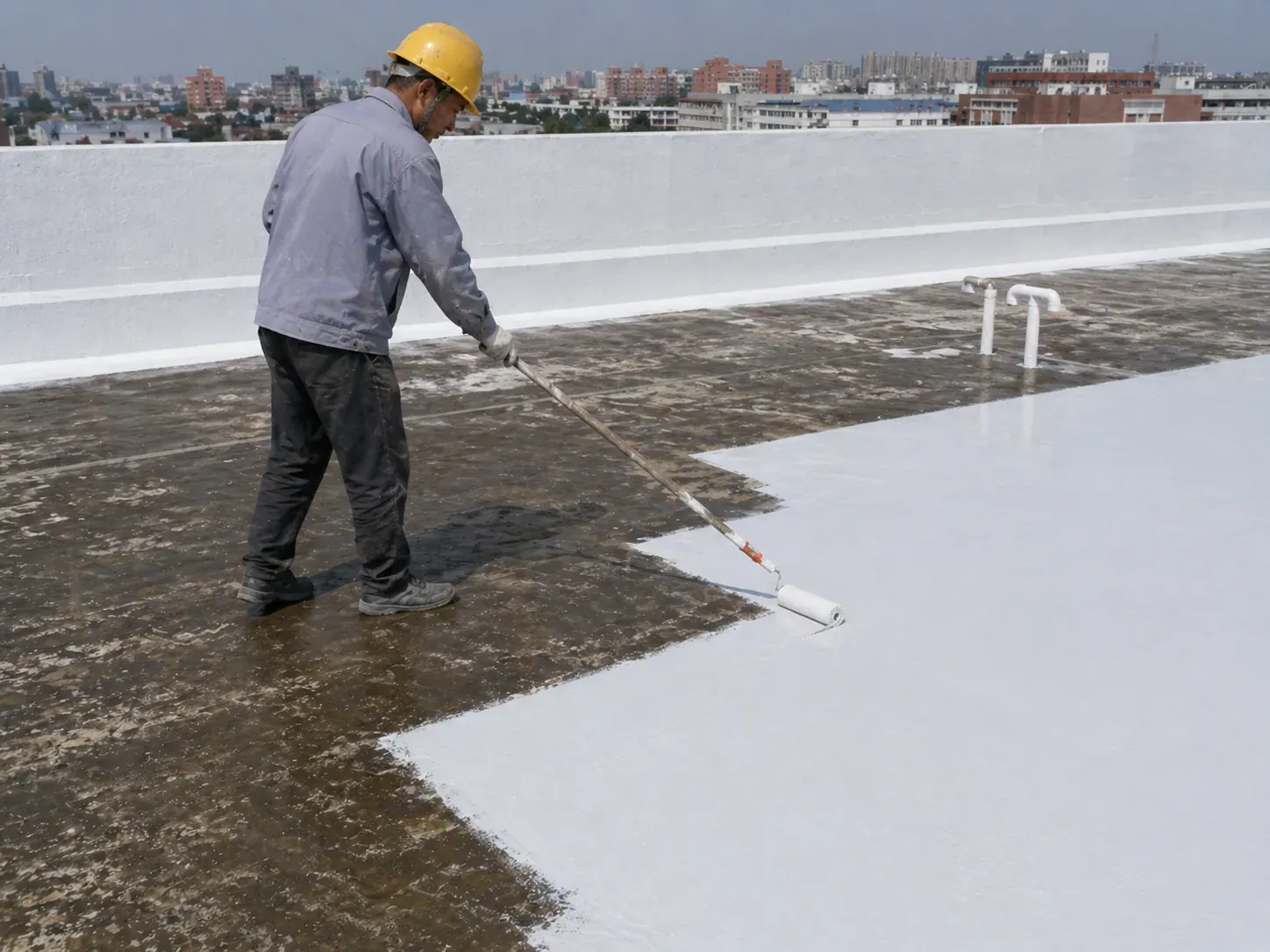

- 简单的施工方法该产品可采用刷涂、滚涂、空气喷涂或高压无气喷涂。
- 单组分处理无需 A/B 比例混合，有助于简化现场处理并减少与混合相关劳动力。
- 外露涂膜设计所列理论涂布率可用于室外外露环境防护涂层的用量估算；最终涂膜结构应按最新 TDS 和项目设计确定。
防护性能
- 户外耐候性脂肪族体系适合户外使用，实际项目应确认抗粉化和抗变色性能。
- 防水性能可为经处理的适用基层和项目细部提供外露防水保护。
- 耐化学性所列数据可用于评估材料对酸、碱、盐、油及所选有机介质的耐受性。
- 基材附着力钢材、混凝土、木材、玻璃纤维及其他适用基层经适当处理后，可获得牢固粘结。
技术数据
以下数据均在规定的实验室条件下测得，可用于产品对比、工程选型和技术规格确认。实际应用请以最新版 TDS 及具体项目条件为准。
产品信息
| 项目 | 价值 |
|---|---|
| 外观 | 颜色可调 |
| 比重（克/立方厘米） | 1.2 |
| 粘度 (cps) @ 20°C | 500 |
| 固含量(%) | 75，不同颜色不同 |
| 干燥时间（小时）@ 25°C | 3-5 |
| 适用期 (h) | 1 |
| 理论涂布率 | 100 µm 厚度时为 0.16 kg/m2 |
物理性能
| 项目 | 测试标准 | 结果 |
|---|---|---|
| 硬度（邵氏A） | ASTM D-2240 | 82 |
| 伸长率(%) | ASTM D-412 | 350 |
| 拉伸强度（MPa） | ASTM D-412 | 23 |
| 撕裂强度(kN/m) | ASTM D-624 | 63 |
| 耐磨性（750克/500转），毫克 | HG/T 3831-2006 | 8 |
| 附着力（MPa），金属基材 | HG/T 3831-2006 | 10 |
| 附着力（MPa），混凝土基材 | HG/T 3831-2006 | 3.5 |
| 抗冲击力（kg.m） | GB/T 23446-2009 | 1.0 |
| 密度（克/立方厘米） | GB/T 6750-2007 | 1.2 |
| 抗老化、加速老化1000小时 | GB/T 1865-2009 | 无气泡、无裂纹、无生锈、无剥落；粉末等级 0、变色等级 2、失光等级 2 |
耐化学性
参考：注意通风、飞溅、溢出的影响。如果需要其他具体数据，建议进行独立浸没测试。
| 适用项目 | 结果 |
|---|---|
| 耐酸性10%H2SO4 或10%HCl，30 d | 无腐蚀、无起泡、无剥落 |
| 耐碱性 10%NaOH，30 d | 无腐蚀、无起泡、无剥落 |
| 耐盐性 10 g/L, 30 d | 无腐蚀、无起泡、无剥落 |
| 耐盐雾2000小时 | 无腐蚀、无起泡、无剥落 |
| 耐油性，0#柴油和原油，30 d | 无腐蚀、无起泡、无剥落 |
施工环境与参数
稳定的涂层性能取决于基材处理、施工温度、湿度、露点、膜厚和重涂间隔。安装前检查施工环境和参考值，并根据最新的TDS和项目要求确认最终参数。
施工环境
| 条件 | 要求 |
|---|---|
| 环境温度 | -5°C 至 35°C |
| 相对湿度 | 35-85% |
| 露点 | 对于金属表面，基材温度应至少高于露点 3°C |
| 金属表面 | 根据 ISO8501-1 或 GB8923（推荐）喷砂至 Sa2.5 |
| 混凝土表面 | 坚固、致密、平整、洁净、干燥；在需要的地方用腻子修复打磨、脱壳、裂缝或蜂窝 |
| 木质表面 | 清洁、干燥、无毛刺、碎片或松动的碎片 |
| 低温处理 | 可在-10℃下使用；低温使用时，施工前将油漆桶置于空调房内至少24小时 |
施工指导
| 参数项目 | 推荐 |
|---|---|
| 理论覆盖参考 | 100 µm 时为 0.16 kg/m2；根据最新的 TDS 和项目要求最终成膜 |
| 推荐干膜厚 | 100-200 µm，或根据设计要求 |
| 重涂间隔 | 6-30小时；如果超过30小时或灰尘积聚，重涂前应打磨并清洁 |
| 建议的绘画方法 | 刷涂、辊涂、空气喷涂或高压无气喷涂 |
| 低温使用 | 可在-10℃下使用；低温使用前请将油漆桶放置在空调房内至少24小时 |
| 物料搬运 | 使用前搅拌均匀，准确倒出所需量，并立即密封桶 |
| 控制更薄 | 未经供应商指导，不得添加稀释剂；如果粘度因环境或湿度而变化，请致电制造商 |
应用注意事项
- BW6-9539为单组份，无需A/B比例混合；每次使用前将涂料搅拌均匀。
- 仅倒出一个使用周期所需的准确数量，立即密封桶，不要将未使用的材料倒回原桶中。
- 如果计划低温施工，请将油漆桶在空调房间内放置至少 24 小时后再使用。
- 除非供应商给出具体指导，否则不应使用稀释剂改变工厂调整的粘度。
产品固化时间、保质期和包装
施工安排、仓储管理和订货计划请参考下列固化时间、保质期、包装及储存要求。
产品固化时间
固化时间随环境条件变化，特别是温度和相对湿度。
| 基材温度 | 表干时间 | 可步行 | 固干时间 |
|---|---|---|---|
| +10°C | 6小时 | 30小时 | 7天 |
| +20°C | 4小时 | 24小时 | 6天 |
| +30°C | 3小时 | 20小时 | 5天 |
保质期和包装
| 项目 | 详情 |
|---|---|
| 套餐 | 5公斤/桶或20公斤/桶 |
| 保质期从生产日期算起 | 12个月，密封且未开封 |
| 储存温度 | 5-32℃ |
| 包装要求 | 保持产品包装密封 |
| 储存注意事项 | 贮存于阴凉通风处，避免阳光直射，远离热源 |
产品健康与安全信息
产品健康与安全信息
有关化学产品安全处理、储存和处置的信息和建议，用户应参阅包含物理、生态、毒理学和其他安全相关数据的最新安全数据表。
诚信声明
七彩鲸高新材料（上海）有限公司保证本表中所述的技术数据基于实验室测试。实际测试方法可能会因情况不同而有所不同。使用前应通过试验确认材料的适用性。七彩鲸高新材料（上海）有限公司除产品质量外不承担任何其他责任，并保留修改所列数据的权利，恕不另行通知。
关于BW6-9539脂肪族聚脲防护涂料的常见问题解答。
这些答案支持订购前的室外外露环境防水、防腐和保护涂层设计。
BW6-9539 是一种单组分脂肪族涂膜外露涂料，用于通过刷涂、辊涂、空气喷涂或经确认适用的无气喷涂进行户外保护。
BW6-9539 是一种低粘度脂肪族外露涂料，可通过刷涂、辊涂、空气喷涂或无气喷涂进行施工。 BW6-8526 是一种较高粘度的刮刀式脂肪族厚膜涂料。最终的涂膜形成应由最新的 TDS 和项目设计确认。
在基材和底漆检查后，可用于确认外露屋面、经处理的钢材、户外防护表面、基础设施细节和相容的涂层体系。
目前的技术资料记录了1000小时的加速老化数据。将结果视为所列实验室测试数据，而不是现场使用性能保证。
该指南列出了刷涂、辊涂、空气喷涂和高压无气喷涂。产品信息表列出了100微米处的理论涂布率为0.16 kg/m2；最终的涂膜形成应遵循最新的 TDS 和项目要求。
施工前确认金属、混凝土、木材或玻璃纤维的准备工作、相容的底漆、表面清洁度、湿度、重涂间隔和使用环境时间。
施工方和用户可以在订购前索取最新的 TDS、SDS、施工指南、可用的老化数据和具体项目的涂层体系评估。
索取 BW6-9539 技术资料或报价
请发送基层类型、项目面积、使用环境和性能要求，我们可以提供 BW6-9539 技术资料、包装信息、报价支持和配套体系建议。
