产品应用范围
城市公园广场、电子、机械、化工、医药、食品等行业地坪，以及各种户外耐黄变、耐磨地坪。
- 公共广场和公园地坪适用于城市公园、广场和经处理的室外混凝土地坪表面。
- 工业生产车间适用于电子、机械、化工、制药和食品等行业的地坪区域。
- 室外耐黄变地坪脂肪族聚天门冬氨酸体系适用于外露地坪，可兼顾耐黄变、保色和耐候要求。
- 耐磨地坪漆可作为相容的外露地坪涂层，使用前应确认耐磨、抗冲击、清洁及实际工况要求。
天冬聚脲防腐耐磨地坪涂料
BW0-8027
BW0-8027是一种双组份以脂肪族聚天门冬氨酸酯聚脲树脂为主要成膜物质的材料，具有卓越的耐腐蚀、耐色变、耐候性能。产品高固低粘，流平性好、符合环保要求；施工性优异，可采用任意施工涂装方式施工，并可在冬季低温0°C环境固化；涂层柔韧、耐磨损、抗冲击、耐化学品性能优异，是理想的耐候环保地坪涂层材料。
产品特性描述
BW0-8027是一种双组份以脂肪族聚天门冬氨酸酯聚脲树脂为主要成膜物质的材料，具有卓越的耐腐蚀、耐色变、耐候性能。产品高固低粘，流平性好、符合环保要求；施工性优异，可采用任意施工涂装方式施工，并可在冬季低温0°C环境固化；涂层柔韧、耐磨损、抗冲击、耐化学品性能优异，是理想的耐候环保地坪涂层材料。
耐用耐候，兼顾地坪装饰
BW0-8027 可在经适当处理的基层上形成平整、坚韧且保色性良好的聚天门冬氨酸地坪面层，适用于对耐磨、抗冲击和户外耐候性有要求的地坪工程。
产品特点及优势
BW0-8027 兼顾流平性、表面致密度和颜色稳定性，可用于室内外地坪的耐磨、抗冲击及耐候防护。
成膜及应用
- 低粘度、流平性好可形成坚韧、致密、饱满且光亮的地坪涂膜，色彩表现鲜明。
- 涂层配套性好确认相容性后，可与聚氨酯、环氧等涂料配套使用。
- 现场配料与施工应按实际用量配料并充分混合，具体施工方法以最新版 TDS 和现场条件为准。
- 低温固化产品资料显示，可在冬季0°C施工条件下固化。
防护性能
- 耐磨性和抗冲击性所列耐磨和抗冲击数据可作为地坪涂层体系选型参考。
- 防水防潮适用于有防水、防潮要求的地坪区域。
- 耐化学性所列测试数据可用于评估涂膜对酸、碱和盐类介质的耐受性。
- 耐候与色彩稳定性可抵抗变色、泛黄、粉化和老化，并保持光泽与色彩稳定。
- 环保性能技术资料显示，产品不含苯类溶剂和有害重金属。
技术数据
以下数据均在规定的实验室条件下测得，可用于产品对比、工程选型和技术规格确认。实际应用请以最新版 TDS 及具体项目条件为准。
产品信息
| 项目 | A组份 | B组份 |
|---|---|---|
| 外观 | 浅黄色液体 | 颜色可调 |
| 比重（克/立方厘米） | 1.04 | 1.50 |
| 粘度 (cps) @ 25°C | 40-60 | 100-200 |
| 固含量(%) | 65 | 88 |
| 混合比（重量比） | 1 | 1 |
| 表干时间(h) | 1 | |
| 适用期（分钟）@ 25°C | 40 | |
| 理论涂布率（干膜厚） | 0.15kg/㎡膜厚100微米 | |
物理性能
| 项目 | 测试标准 | 结果 |
|---|---|---|
| 铅笔硬度 | 2小时 | 2小时 |
| 附着力（MPa），金属基材 | HG/T 3831-2006 | 9.3 |
| 附着力（MPa），混凝土基材 | HG/T 3831-2006 | 2.8 |
| 抗弯强度（圆柱） | ≤1毫米 | ≤1毫米 |
| 抗渗性 | 2.1MPa | 2.1MPa |
| 耐磨性（750克/500转）/毫克 | HG/T 3831-2006 | 5 |
| 冲击强度（kg·cm） | GB/T 1732 | 50 |
| 耐候性、人工加速老化2000h | GB/T 14522-1993 | 光损失 < 1，粉化 < 1 |
耐化学性
供参考：耐化学介质性能按照GB/T 9274-1988测试方法获得。注意通风、防溅、防溢。如果需要其他具体数据，建议进行独立浸没测试。
| 适用项目 | 结果 |
|---|---|
| 耐酸性30%H2SO4 或 10% HCl，240 小时 | 无腐蚀、无起泡、无剥落 |
| 耐碱性 30% NaOH，240 h | 无腐蚀、无起泡、无剥落 |
| 耐盐性 30 g/L, 240 h | 无腐蚀、无起泡、无剥落 |
| 耐盐雾1500小时 | 无腐蚀、无起泡、无剥落 |
| 耐油0#柴油、原油，30d | 无腐蚀、无起泡、无剥落 |
| 耐水性48小时 | 无气泡、无皱纹、不变色、不剥落 |
施工环境与参数
稳定的涂层性能取决于现场条件、材料温度和施工参数。施工前应检查环境条件及参考值，并根据最新 TDS 和项目要求确认最终参数。
施工环境
| 条件 | 要求 |
|---|---|
| 环境温度 | -5°C 至 +35°C |
| 相对湿度 | ≤85% |
| 露点 | ≥3℃ |
施工指导
| 参数项目 | 推荐 |
|---|---|

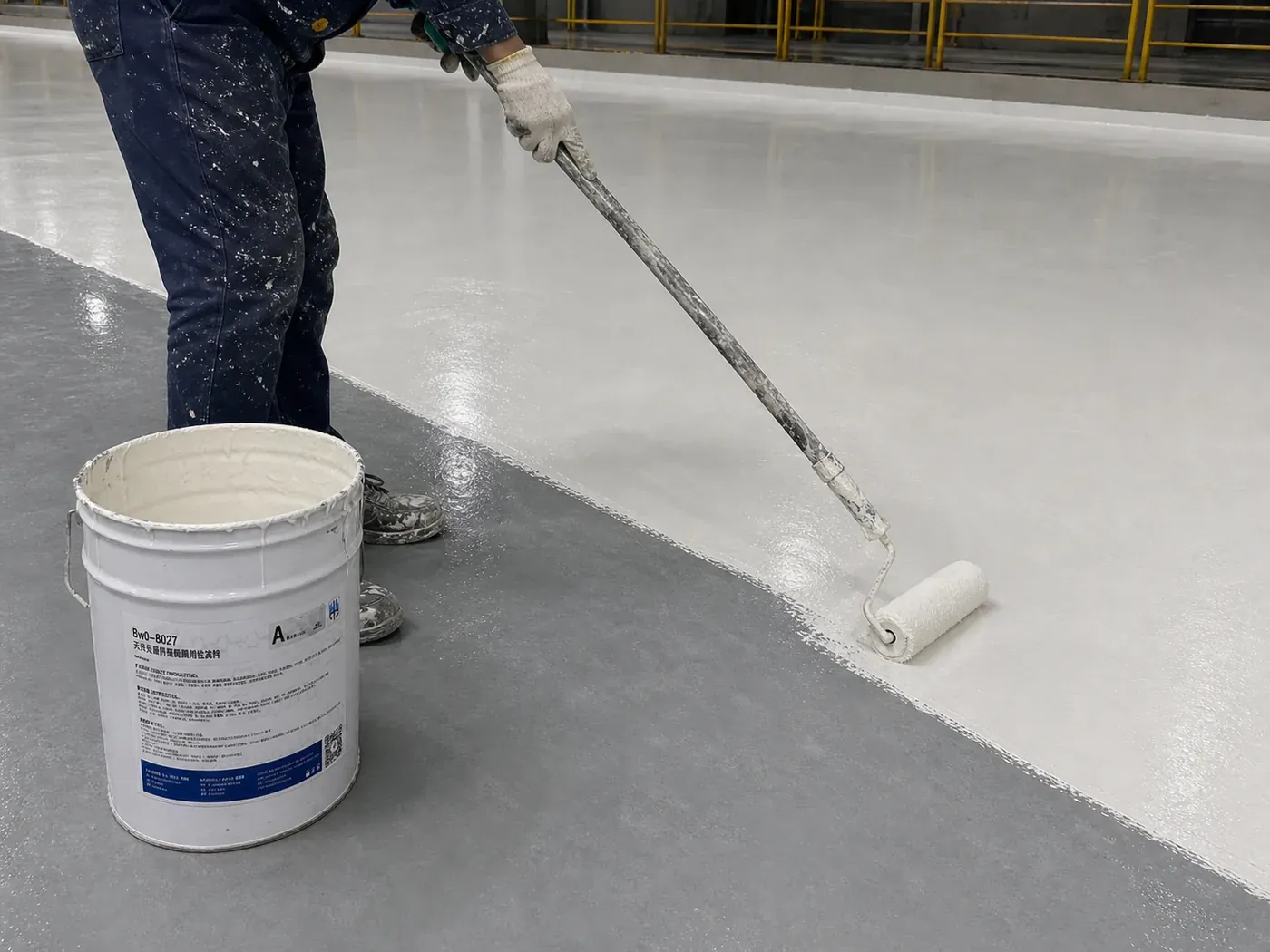

| 施工方法 | 刷涂或滚涂 |
| 空气喷涂 | 气压0.3-0.5MPa |
| 无气喷涂 | 喷涂压力15-20MPa |
| 推荐干膜厚 | 100-200μm（面漆） |
| 重涂间隔 | 最短 2 小时，最长 24 小时 |
| 混合比例 | A组份:B组份=1:1重量比 |
| 混合材料处理 | 只需准备所需的量并在 1 小时内使用混合涂料 |
| 水分控制 | 密封开启的材料，防止吸潮，使用过程中避免接触水、酒精、酸或碱 |
| 理论覆盖参考 | 100 μm 时为 0.15 kg/㎡；根据最新的 TDS 和项目要求最终成膜 |
应用说明
- 使用前将 B组份搅拌均匀。
- 按所需比例混合，仅配制所需量，并在所列适用期限内使用混合涂料。
- 混合或使用后请密封包装，防止吸潮。
- 保持施工部位干燥、清洁，施工过程中避免材料接触水、酒精、酸或碱。
产品固化时间、保质期和包装
施工安排、仓储管理和订货计划请参考下列固化时间、保质期、包装及储存要求。
产品固化时间
固化时间随环境条件变化，特别是温度和相对湿度。
| 基材温度 | 表干 | 可步行 | 实干 |
|---|---|---|---|
| +10°C | 2小时 | 24小时 | 7天 |
| +20°C | 1.5小时 | 8小时 | 7天 |
| +30°C | 1小时 | 6小时 | 7天 |
保质期和包装
| 项目 | 详情 |
|---|---|
| 保质期从生产日期算起 | A组份：10 个月 · B组份：10 个月，原包装密封 |
| 储存温度 | +5°C 至 +35°C |
| 包装 | A 组份 20 公斤/桶 · B 组份 20 公斤/桶 |
| 包装要求 | 保持产品包装密封 |
| 储存注意事项 | 存放于阴凉通风处，避免阳光直射 |
产品健康与安全信息
产品健康与安全信息
有关化学产品安全处理、储存和处置的信息和建议，用户应参阅包含物理、生态、毒理学和其他安全相关数据的最新安全数据表。
诚信声明
七彩鲸高新材料（上海）有限公司保证本表中所述的技术数据基于实验室测试。实际测试方法可能会因情况不同而有所不同。使用前应通过试验确认材料的适用性。七彩鲸高新材料（上海）有限公司除产品质量外不承担任何其他责任，并保留修改所列数据的权利，恕不另行通知。
BW0-8027 常见问题解答
选用或订购 BW0-8027 前，请先确认产品性能、地坪体系、施工要求及所需技术文件。
BW0-8027是一种双组分脂肪族聚天门冬氨酸聚脲树脂地坪涂料，适用于需要防腐、耐磨、耐候和颜色稳定性的经处理的地坪。
技术资料列出了机械、电子、城市公园和广场、食品、制药和化工地坪区域。
BW0-8027 应视为薄地坪涂层或外露饰面层。不应指定为主喷涂聚脲卷材或厚膜防水层。
技术说明书上说，B组份应搅拌均匀，混合材料应根据需要配制，涂料应在规定的适用期内使用，同时避免与湿气、水、酒精、酸和碱接触。
产品信息表列出了 100 μm 时的理论涂布率为 0.15 kg/m²。应用说明上说，只需配制所需的量，混合均匀，混合后的涂料在1小时内使用。
在完全施工前确认基层处理、湿度条件、相容的底漆或中间层、重涂间隔、交通荷载、接触化学品和目标膜形成。
施工方和用户在订购 BW0-8027 之前可以索取最新的 TDS、SDS、施工指南和具体项目涂层体系建议。
相关涂层体系
索取 BW0-8027 技术资料或报价
请发送基层类型、项目面积、使用环境和性能要求，我们可以提供 BW0-8027 技术资料、包装信息、报价支持和配套体系建议。
