BW0-8028
BW0-8028是选用聚天门冬氨酸酯与多聚异氰酸酯反应聚合而成，因聚天门冬氨酸酯是脂肪族位阻型仲胺，而选用的固化成分为脂肪族多聚异氰酸酯，形成的涂膜具有高保光、保色特性，适合在户外长期使用。当仲胺基团与异氰酸酯基团发生反应时，形成了高交联密度、交叉互穿的高分子链网状结构，也使得本产品具有良好的物理、化学特性。
BW0-8028是选用聚天门冬氨酸酯与多聚异氰酸酯反应聚合而成，因聚天门冬氨酸酯是脂肪族位阻型仲胺，而选用的固化成分为脂肪族多聚异氰酸酯，形成的涂膜具有高保光、保色特性，适合在户外长期使用。当仲胺基团与异氰酸酯基团发生反应时，形成了高交联密度、交叉互穿的高分子链网状结构，也使得本产品具有良好的物理、化学特性。
钢结构、储罐、集装箱、阀门、天然气管道、车架、车轴、货架、槽车、游泳池、污水池、化工围堰等领域的防腐和防护。 产品物理性能 项目 A组分 B组分 外观 浅黄色液体 颜色可调 比重(g/cm³) 1.04 1.5 粘度（cps）@25℃ 40-60 100-200 固含量 （%） 75 90 混合比例（重量比） 1 2 表干时间 h 1 适用期 h （25℃） 1 理论涂布率（表干膜厚） 0.15kg/㎡ 膜厚100μm z

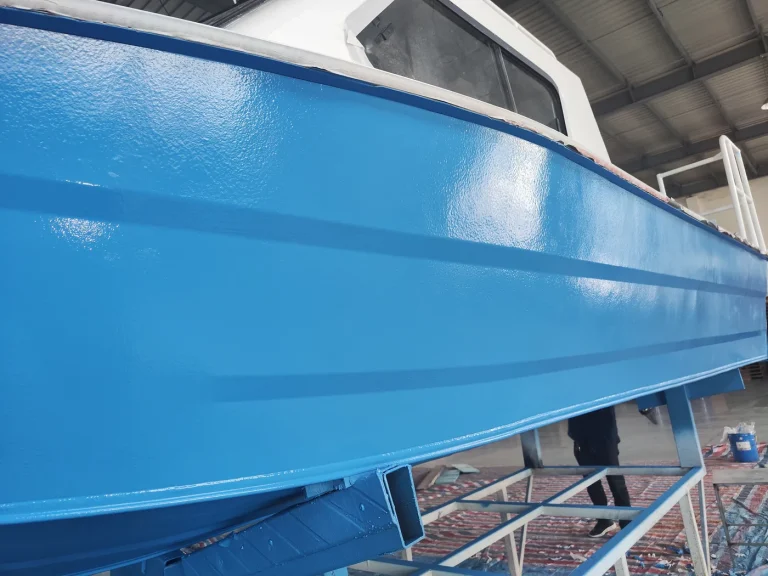

BW0-8028 可在经处理的金属表面形成高光泽、保色性良好的聚天门冬氨酸防护层，适用于同时要求耐候、防腐和表面硬度的金属涂装工程。
BW0-8028 兼顾外观、保色、耐候和防腐性能，适用于经处理的金属结构及相关配套涂层体系。
以下数据均在规定的实验室条件下测得，可用于产品对比、工程选型和技术规格确认。实际应用请以最新版 TDS 及具体项目条件为准。
| 项目 | A组份 | B组份 |
|---|---|---|
| 外观 | 浅黄色液体 | 颜色可调 |
| 比重（克/立方厘米） | 1.04 | 1.50 |
| 粘度 (cps) @ 25°C | 40-60 | 100-200 |
| 固含量(%) | 75 | 90 |
| 混合比（重量比） | 1 | 2 |
| 表干时间(h) | 1 | |
| 适用期 (h) @ 25°C | 1 | |
| 理论涂布率（干膜厚） | 0.15kg/㎡膜厚100微米 | |
| 项目 | 测试标准 | 结果 |
|---|---|---|
| 铅笔硬度 | - | H |
| 附着力（MPa），金属基材 | HG/T 3831-2006 | 9.3 |
| 附着力（MPa），混凝土基材 | HG/T 3831-2006 | 2.8 |
| 抗渗性 | - | 2.1MPa |
| 弯曲试验（圆柱轴） | - | ≤1毫米 |
| 耐磨性（750克/500转）/毫克 | HG/T 3831-2006 | 5 |
| 冲击强度（kg·cm） | GB/T 1732 | 50 |
| 抗老化、加速老化1000小时 | GB/T 14522-1993 | 失光 < 1，粉化 < 1 |
供参考：耐化学介质性能按照GB/T 9274-1988测试方法获得。注意通风、防溅、防溢。如果需要其他具体数据，建议进行独立浸没测试。
| 适用项目 | 结果 |
|---|---|
| 耐酸性40%H2SO4 或 10% HCl，240 小时 | 无腐蚀、无起泡、无剥落 |
| 耐碱性 40% NaOH, 240 h | 无腐蚀、无起泡、无剥落 |
| 耐盐性 60 g/L, 240 h | 无腐蚀、无起泡、无剥落 |
| 耐盐雾3000小时 | 无腐蚀、无起泡、无剥落 |
| 耐油性，发动机油，240小时 | 无腐蚀、无起泡、无剥落 |
| 耐水性48小时 | 无气泡、无皱纹、不变色、不剥落 |
稳定的涂层性能取决于现场条件、材料温度和施工参数。施工前应检查环境条件及参考值，并根据最新 TDS 和项目要求确认最终参数。
| 条件 | 要求 |
|---|---|
| 环境温度 | -5°C 至 +35°C |
| 相对湿度 | ≤85% |
| 露点 | ≥3℃ |

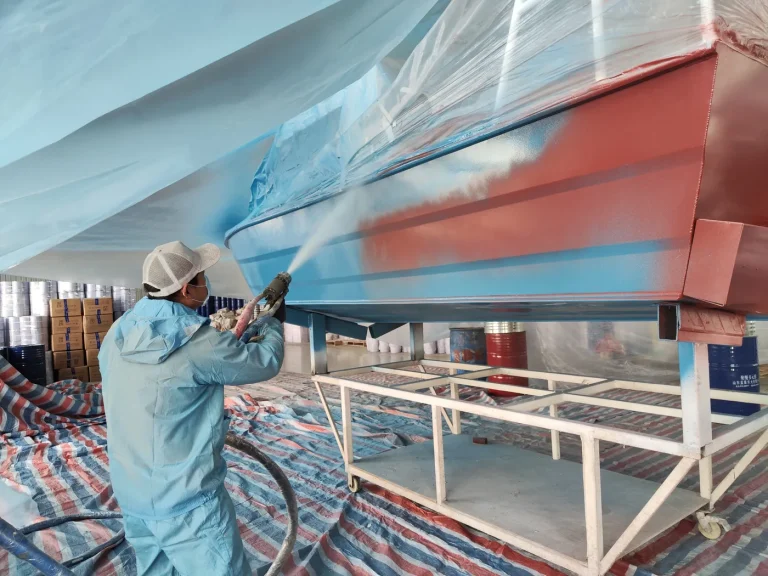

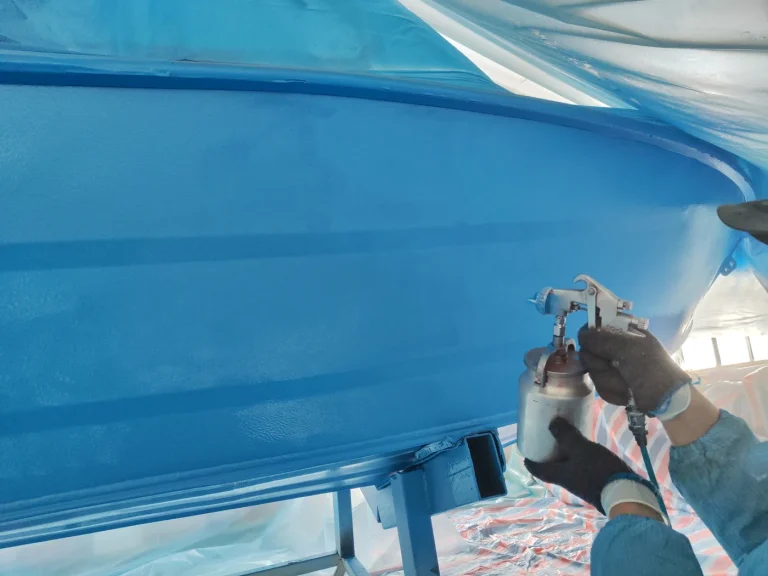

| 参数项目 | 推荐 |
|---|---|
| 施工方法 | 刷涂或滚涂 |
| 空气喷涂 | 气压0.3-0.5MPa |
| 无气喷涂 | 喷涂压力15-20MPa |
| 推荐干膜厚 | 150-300微米 |
| 重涂间隔 | 最短 1 小时，最长 24 小时 |
| 混合比例 | A组份:B组份=1:2重量比 |
| 混合材料处理 | 只需准备所需的量并在 1 小时内使用混合涂料 |
| 水分控制 | 密封开启的材料，防止吸潮，使用过程中避免接触水、酒精、酸或碱 |
| 理论覆盖参考 | 100 μm 时为 0.15 kg/㎡；根据最新的 TDS 和项目要求最终成膜 |
施工安排、仓储管理和订货计划请参考下列固化时间、保质期、包装及储存要求。
固化时间随环境条件变化，特别是温度和相对湿度。
| 基材温度 | 表干 | 可步行 | 实干 |
|---|---|---|---|
| +10°C | 2小时 | 24小时 | 7天 |
| +20°C | 1.5小时 | 8小时 | 7天 |
| +30°C | 1小时 | 6小时 | 7天 |
| 项目 | 详情 |
|---|---|
| 保质期从生产日期算起 | A组份：10 个月 · B组份：10 个月，原包装密封 |
| 储存温度 | +5°C 至 +35°C |
| 包装 | A 组份 25 公斤/桶 · B 组份 25 公斤/桶 |
| 包装要求 | 保持产品包装密封 |
| 储存注意事项 | 存放于阴凉通风处，避免阳光直射 |
有关化学产品安全处理、储存和处置的信息和建议，用户应参阅包含物理、生态、毒理学和其他安全相关数据的最新安全数据表。
七彩鲸高新材料（上海）有限公司保证本表中所述的技术数据基于实验室测试。实际测试方法可能会因情况不同而有所不同。使用前应通过试验确认材料的适用性。七彩鲸高新材料（上海）有限公司除产品质量外不承担任何其他责任，并保留修改所列数据的权利，恕不另行通知。
选用或订购 BW0-8028 前，请先确认产品性能、适用基层、金属防护要求、施工条件及所需技术文件。

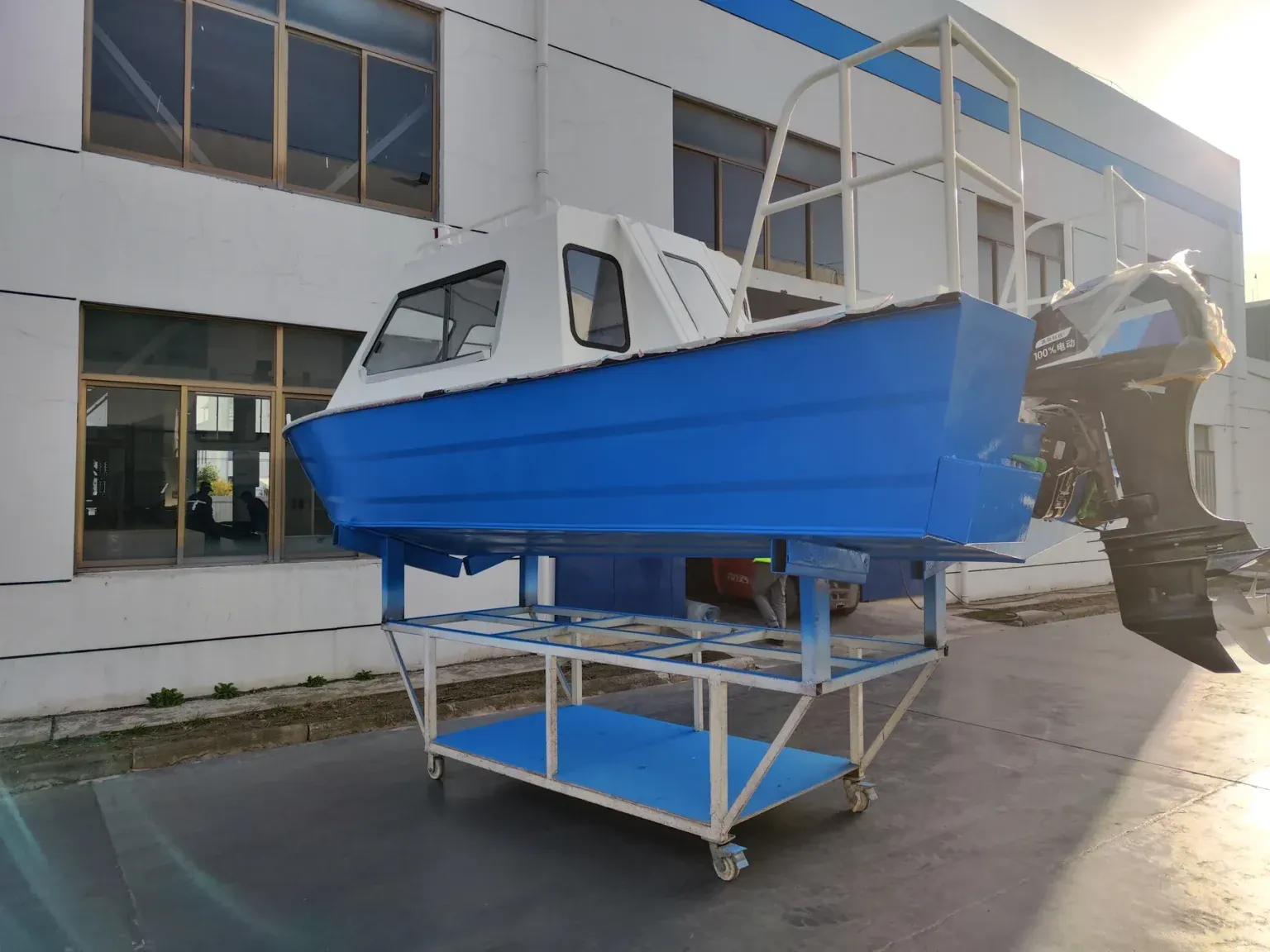

BW0-8028 是一种由聚天门冬氨酸酯和脂肪族多异氰酸酯化学形成的聚天门冬氨酸涂料。它用于处理后的金属表面需要防腐保护、保光、保色和耐候性的地方。
技术资料列出了钢结构、储罐、容器、阀门、天然气管道、车架、车轴、货架、油罐车、游泳池、废水池和化学品控制区域。
技术资料显示，该产品可直接作为金属表面的防护面漆使用。实际使用前仍需确认除锈和表面处理质量、基层含水状况及具体项目的涂层体系。
技术资料列出了 1:2 的重量混合比、25°C 下 1 小时的适用期以及 100 μm 膜厚下 0.15 kg/m² 的理论覆盖参考值。
所列理论涂布率仅作为参考。最终的成膜、涂覆方法和重涂要求应根据最新批准的 TDS 和项目条件进行确认。
在制定规范之前确认浸泡工况、化学介质、基层处理、底漆或涂层体系方案、涂膜结构和测试要求。
施工方和用户在订购 BW0-8028 之前可以索取最新的 TDS、SDS、施工指南、可用测试数据和具体项目涂层体系建议。
请发送基层类型、项目面积、使用环境和性能要求，我们可以提供 BW0-8028 技术资料、包装信息、报价支持和配套体系建议。
