产品应用范围
建筑、水利、交通、化工、电力等，如高速公路沥青路面、水泥路面、机场跑道裂缝修补，水利大坝、海岸堤坝、港口码头修补维护等。
- 道路、跑道裂缝修复适用于沥青路面、水泥路面和机场跑道的裂缝修复。
- 水利建筑物适用于大坝、滨海堤防及水电工程的防渗、堵漏修复。
- 港口和码头维护对于局部保护性维护，优选使用刮刀施加厚膜。
- 混凝土和钢材细部适用于有防水、防腐和耐磨要求的经处理的混凝土与钢材基层。
单组份手刮厚膜聚脲涂料
BW6-9526
BW6-9526是一种单组份芳香族厚涂型聚脲防腐防水防护涂层材料，本产品与混凝土及钢结构基材具有良好的附着力，施工简便，一次性成膜厚，无需专用聚脲喷涂设备。由于其独特的化学结构，本产品耐化学介质腐蚀性能卓越，防水性能优异，是防水防腐防护应用的理想材料。高弹性、高强度的特点特别适合应用于建筑屋面防水，结构裂缝、伸缩缝的止水，港口码头、水利大坝的防渗堵漏。
产品特性描述
BW6-9526是一种单组份芳香族厚涂型聚脲防腐防水防护涂层材料，本产品与混凝土及钢结构基材具有良好的附着力，施工简便，一次性成膜厚，无需专用聚脲喷涂设备。由于其独特的化学结构，本产品耐化学介质腐蚀性能卓越，防水性能优异，是防水防腐防护应用的理想材料。高弹性、高强度的特点特别适合应用于建筑屋面防水，结构裂缝、伸缩缝的止水，港口码头、水利大坝的防渗堵漏。

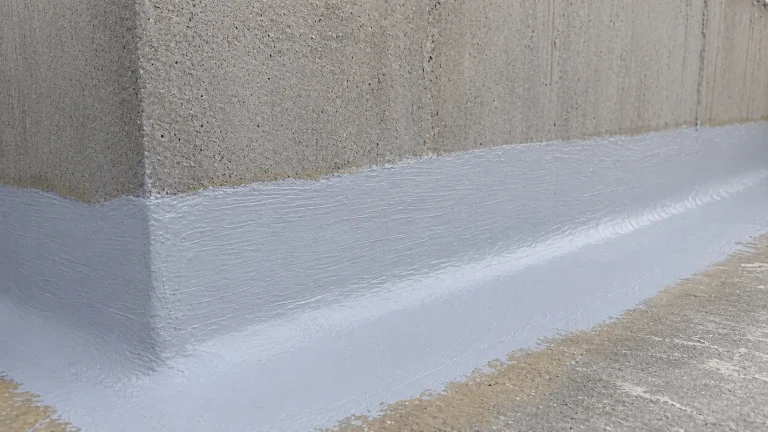

无需专用喷涂设备的厚膜修复

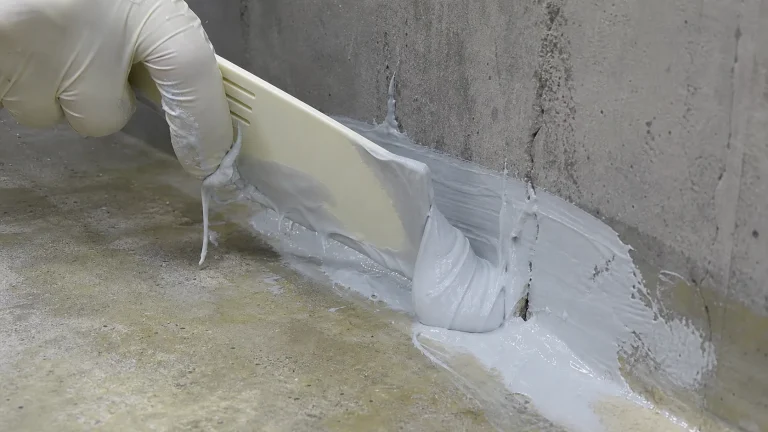

BW6-9526 无需专用聚脲喷涂设备，可通过手工刮涂形成较厚的防护层，适用于局部防水修复、裂缝处理和耐磨防护。
产品特点及优势
BW6-9526 适合无法使用喷涂设备的局部厚膜修复，可用于防水细部、裂缝修复、防渗和日常维护。
涂膜制作与应用
- 高固体含量、低挥发性有机化合物技术资料列出了高固含量和低挥发性有机化合物排放数据，可作为现场施工参考。

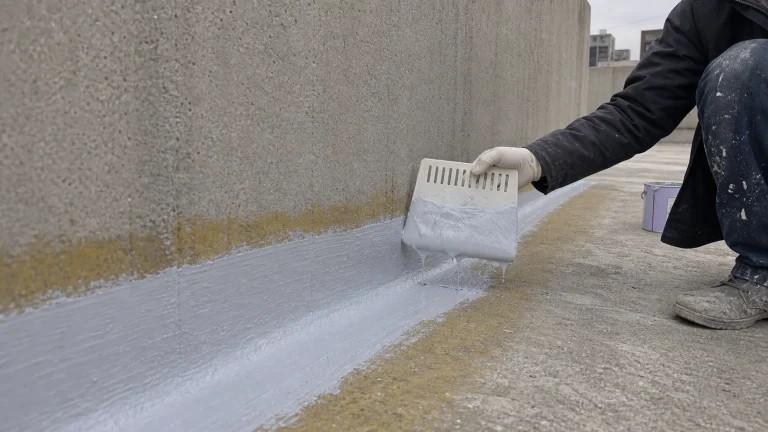

- 刮涂厚膜施工无需专用聚脲喷涂设备，可采用刮涂方式一次形成较厚涂层。
- 单组分处理单组分材料简化了现场使用并避免了混合比错误。
- 宽使用温度技术资料显示，材料完全固化后可在较宽温度范围内使用。
防护性能
- 防水性能适用于经处理且确认相容的基层防水、防渗保护。
- 耐化学性技术资料列出了材料对部分酸、碱、盐、油和有机溶剂的耐受性。
- 耐磨性和抗冲击性为维修和维护环境提供耐磨、耐冲击和耐刮擦性能。
- 基材附着力强可与经处理的钢材、混凝土、木材、玻璃纤维及其他适用基层牢固粘结。
技术数据
以下数据均在规定的实验室条件下测得，可用于产品对比、工程选型和技术规格确认。实际应用请以最新版 TDS 及具体项目条件为准。
产品信息
| 项目 | 价值 |
|---|---|
| 外观 | 颜色可调 |
| 比重（克/立方厘米） | 1.1 |
| 粘度 (cps) @ 20°C | 10000-30000 |
| 固含量(%) | ≥80 |
| 表干时间(h) | 1-3 |
| 适用期 (h) | 0.5 |
| 理论涂布率 | 500 µm 厚度时为 0.72 kg/m2 |
物理性能
| 项目 | 测试标准 | 结果 |
|---|---|---|
| 硬度（邵氏A） | GB/T 23446-2009 | 88 |
| 伸长率(%) | GB/T 23446-2009 | 320 |
| 拉伸强度（MPa） | GB/T 23446-2009 | 19 |
| 撕裂强度(kN/m) | GB/T 23446-2009 | 60 |
| 耐磨性（750克/500转）mg | HG/T 3831-2006 | 8 |
| 钢基材附着力（MPa） | HG/T 3831-2006 | 10 |
| 混凝土基层附着力（MPa） | HG/T 3831-2006 | 3.3 |
| 抗冲击力（kg.m） | GB/T 23446-2009 | 1.0 |
| 密度（克/立方厘米） | GB/T 6750-2007 | 1.25 |
耐化学性
参考：注意通风、防溅、防溢。如果需要特定介质的详细数据，建议进行独立浸没测试。
| 适用项目 | 结果 |
|---|---|
| 耐酸性30%H2SO4 或10%HCl，30 d | 无腐蚀、无起泡、无剥落 |
| 耐碱性 30%NaOH，30 d | 无腐蚀、无起泡、无剥落 |
| 耐盐性 30 g/L, 30 d | 无腐蚀、无起泡、无剥落 |
| 耐盐雾，2000小时 | 无腐蚀、无起泡、无剥落 |
| 耐油性，0#柴油和原油，30 d | 无腐蚀、无起泡、无剥落 |
施工环境与参数
稳定的涂层性能取决于正确的基材条件、现场环境、材料处理和手工刮擦程序。安装前检查施工环境和参考值，并根据最新的TDS和项目要求确认最终参数。
施工环境
| 条件 | 要求 |
|---|---|
| 环境温度 | -5°C 至 35°C |
| 相对湿度 | 35-85% |
| 露点 | 对于金属表面，基材温度应至少高于露点 3°C |
施工指导
| 参数项目 | 推荐 |
|---|---|
| 施工方法 | 用刮刀手工刮掉涂层；不需要专门的聚脲喷涂设备 |
| 理论覆盖参考 | 500 µm 厚度时为 0.72 kg/m2；最终的干膜厚应遵循项目要求 |
| 推荐干膜厚 | 500-1000 µm，或根据设计要求 |
| 重涂间隔 | 2-4小时；如果超过 24 小时或有灰尘，请在重涂前打磨并清洁 |
| 低温处理 | 本产品可在-10℃下使用。低温使用时，施工前请将涂料桶置于空调室内24小时以上 |
| 打开的桶处理 | 每次使用前搅拌均匀，仅倒出所需量，并及时密封，倒出的物料不要倒回原桶中 |
| 控制更薄 | 请勿随意添加稀释剂；特殊现场条件使用专用稀释剂前请咨询供应商 |
应用建议
| 项目 | 推荐 |
|---|---|
| 基层处理 | 金属表面应喷砂至Sa2.5；混凝土在涂装前应坚固、密实、平整、清洁、干燥。 |
| 施工方法 | 用刮刀涂抹；本产品不是默认的喷涂设备。 |
| 打开的桶处理 | 将桶搅拌均匀，按需倒出，使用后及时密封，避免将倒出的物料倒回原桶中。 |
产品固化时间、保质期和包装
施工安排、仓储管理和订货计划请参考下列固化时间、保质期、包装及储存要求。
产品固化时间
固化时间随环境条件变化，尤其是温度和相对湿度。
| 基材温度 | 表干时间 | 可步行 | 固干时间 |
|---|---|---|---|
| +10°C | 4小时 | 24小时 | 7天 |
| +20°C | 1.5小时 | 8小时 | 6天 |
| +30°C | 1小时 | 6小时 | 5天 |
保质期和包装
| 项目 | 详情 |
|---|---|
| 保质期从生产日期算起 | 6个月，未开封原包装 |
| 储存温度 | 5-35℃ |
| 包装要求 | 保持产品包装密封 |
| 储存注意事项 | 存放于阴凉通风处，避免阳光直射 |
| 套餐 | 4公斤/桶； 15公斤/桶 |
产品健康与安全信息
安全数据表
有关化学产品安全处理、储存和处置的信息和建议，用户应参阅包含物理、生态、毒理学和其他安全相关数据的最新安全数据表。
诚信声明
七彩鲸高新材料（上海）有限公司保证本表中所述的技术数据基于实验室测试。实际测试方法可能会因情况不同而有所不同。使用前应通过试验确认材料的适用性。七彩鲸高新材料（上海）有限公司除产品质量外不承担任何其他责任，并保留修改所列数据的权利，恕不另行通知。
BW6-9526芳香族厚膜修复涂料常见问题解答。
这些答案遵循 BW6-9526 技术数据表，并与常见问题解答架构保持同步。
BW6-9526是一种单组份芳香族厚膜聚脲修补涂料，用于局部防水、细节处理和相应的钢材或混凝土维护工作。
BW6-9526 是一种用于局部表面和细节的刮刀修复涂层。 BW6-189是专为经处理的混凝土活动缝而设计的接缝密封剂。

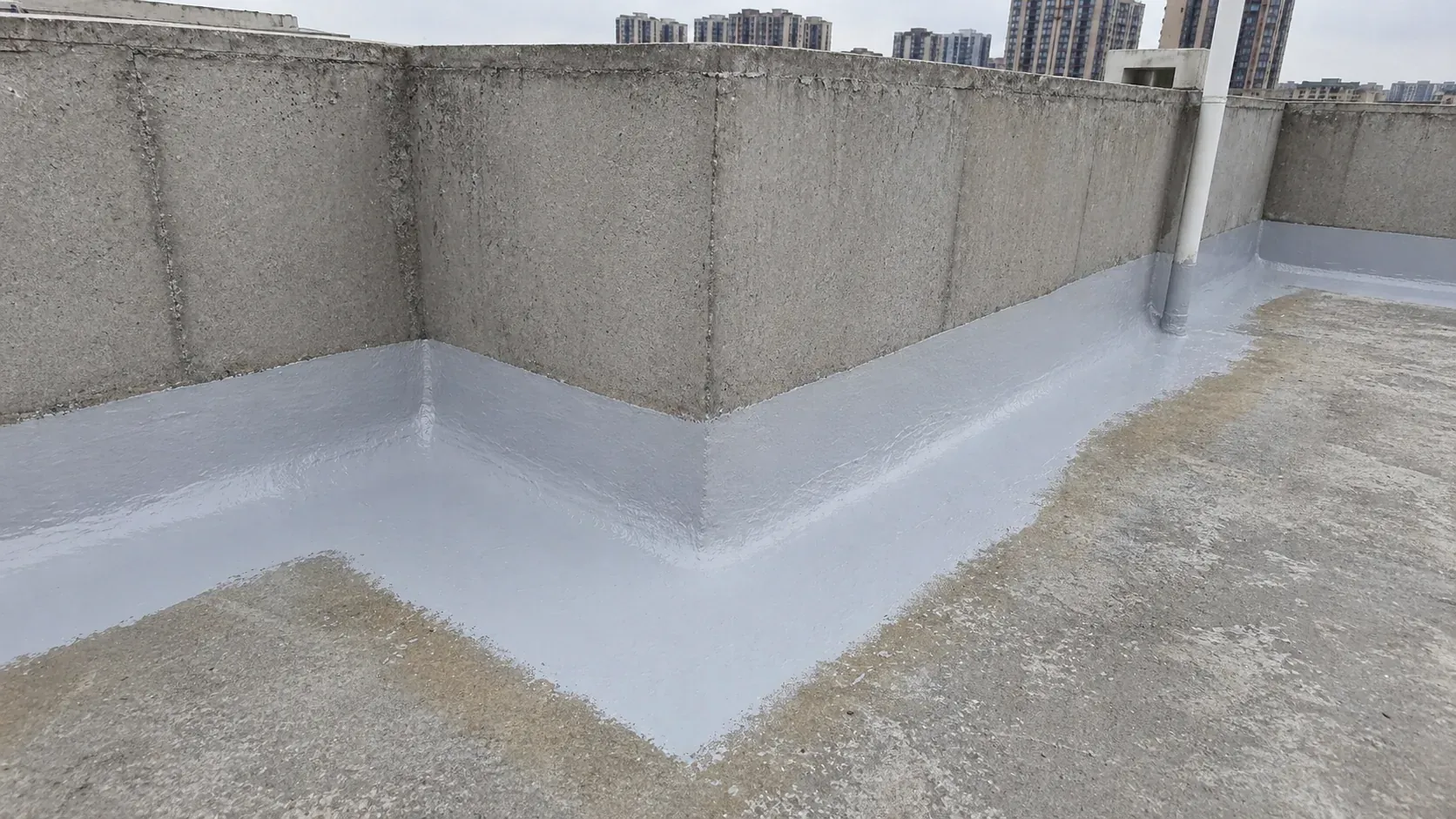

可用于确认屋面和墙壁细节、混凝土角、局部维修区域、经处理的钢材维护、水坝或码头细节以及其他相容的手工维修工作。
活动或结构裂缝需要进行工程评估和适当的裂缝或接缝处理。单独的表面涂层不应作为结构修复。
金属表面应遵循所列 Sa2.5 级处理。混凝土应坚固、密实、平整、清洁、干燥，松动或损坏的部位在涂装前应进行修补。
BW6-9526 是一种局部刮刀修复涂层，在 500 微米处的理论覆盖参考值为 0.72 kg/m²。 BW6-9528定位于屋面和翻新涂装工作，包括旧SBS和彩钢屋面的评估。
施工方和用户可以在订购前索取最新的 TDS、SDS、施工指南、包装信息和具体项目的修复涂层评估。
相关涂层体系
索取 BW6-9526 技术资料或报价
请发送基层类型、项目面积、使用环境和性能要求，我们可以提供 BW6-9526 技术资料、包装信息、报价支持和配套体系建议。
