产品应用范围
混凝土、大理石、瓷砖、木材等基材表面防腐涂装
- 混凝土基材适用于经处理的多孔混凝土表面，在相容涂层施工前作为底漆使用。
- 大理石和瓷砖表面清洁、处理并确认相容性后，可改善润湿和附着效果。
- 木质基材适用于经处理的木材表面，施工前应确认密封、干燥及后续涂层的相容性。
- 后续涂层BW8009 应在所列重涂间隔内施工，并作为相容涂层的配套底漆使用。
混凝土用双组份密封渗透聚脲底漆
BW8009
BW8009双组份封闭渗透混凝土专用聚脲底涂料，以高性能聚氨酯树脂预聚体和高分子材料为主要成膜物质，通过科学生产工艺制成。具有流动性能好，对基材渗透性强、封闭性优异、附着力高等特点。涂料绿色环保，应用在混凝土等基材上，可显著提高粘结力。
产品特性描述
BW8009双组份封闭渗透混凝土专用聚脲底涂料，以高性能聚氨酯树脂预聚体和高分子材料为主要成膜物质，通过科学生产工艺制成。具有流动性能好，对基材渗透性强、封闭性优异、附着力高等特点。涂料绿色环保，应用在混凝土等基材上，可显著提高粘结力。

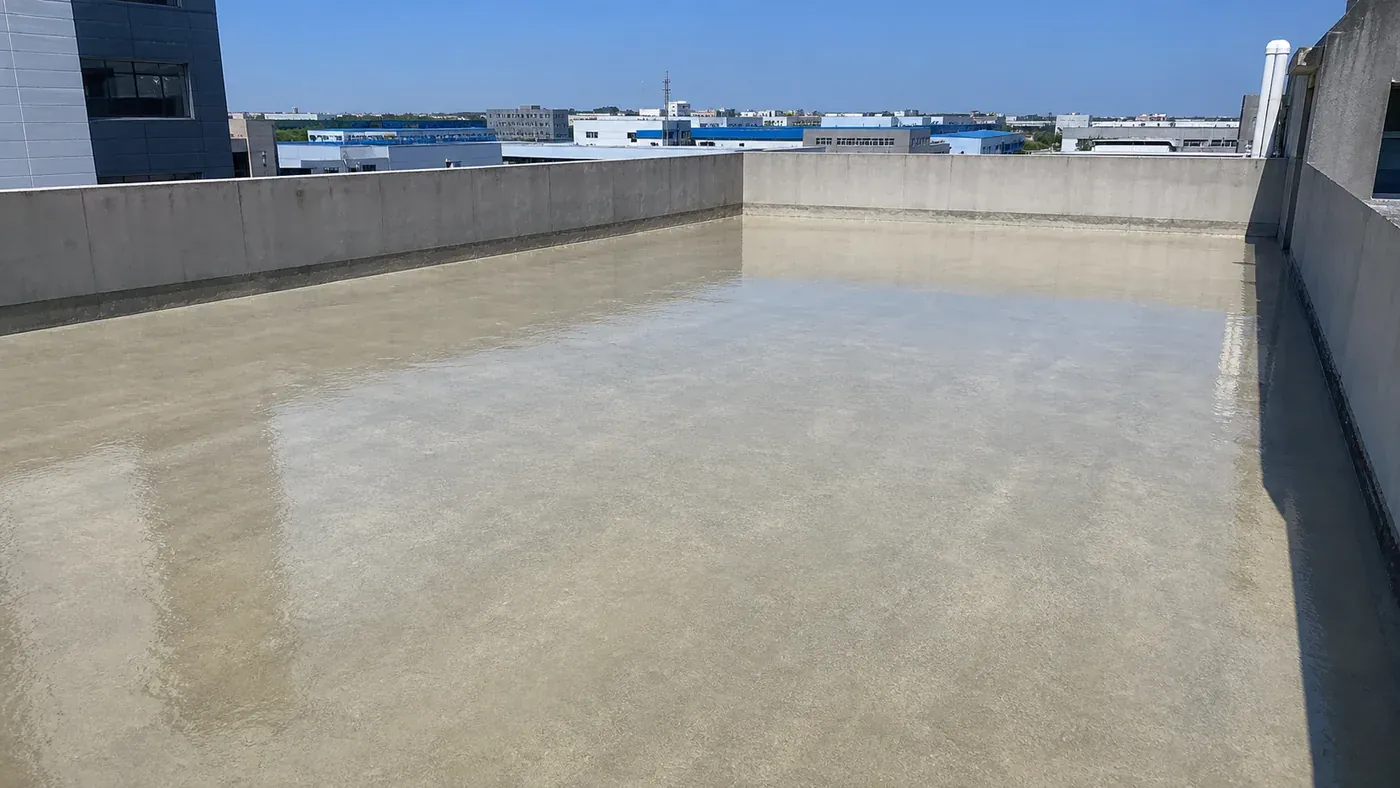

封闭加固多孔基层，为后续涂层打好基础
BW8009 适用于多孔混凝土等基层，可在主防护层施工前改善润湿、封闭孔隙、固结表面并增强后续涂层附着力。
产品特点及优势
BW8009 可渗入表面针孔并封闭孔隙，同时固结浮尘，增强多孔基层与后续涂层之间的粘结。
密封和渗透支持
- 基材渗透良好的渗透性能有助于底漆进入基层表面的针孔和细小缺陷。
- 表面固结后续涂装前可固结残余浮尘，并增强基层表面强度。
- 封孔基层满足所列条件时，可封闭表面孔隙，减少水汽和空气渗入。

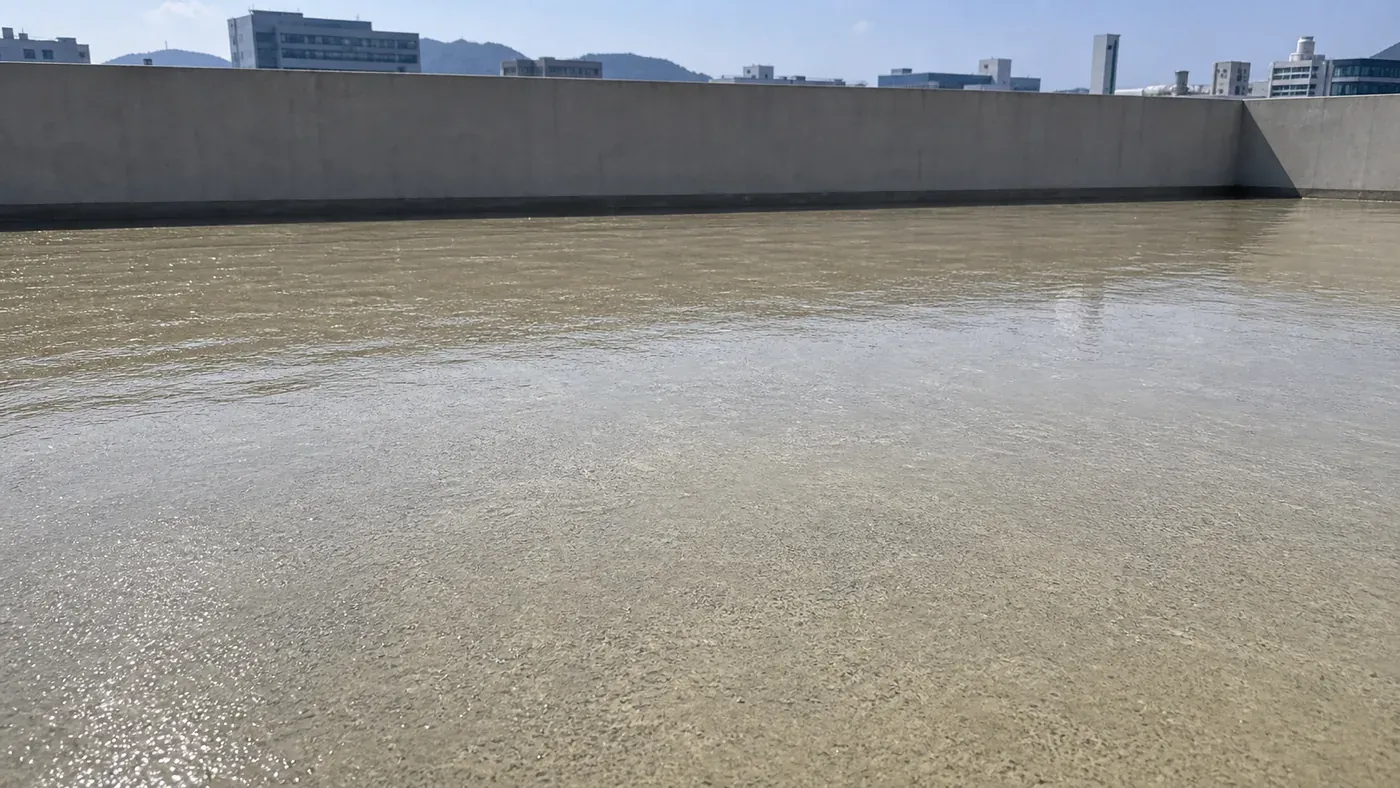

- 致密底漆膜可在相容涂层施工前形成致密、坚固并具有屏蔽作用的底涂层。
涂层体系支持
- 提高附着力可提高基材与后续相容涂层之间的附着力。
- 防水性能技术资料所列防水性能，可作为经处理基层底漆选型的参考。
- 耐温变性能所列物理性能数据均在规定的实验室条件下测得，可作为选型参考。
- 用量估算所列理论涂布率可用于估算 50 微米膜厚时的底漆用量。
技术数据
以下数据均在规定的实验室条件下测得，可用于产品对比、工程选型和技术规格确认。实际应用请以最新版 TDS 及具体项目条件为准。
产品信息
| 项目 | A组份 | B组份 |
|---|---|---|
| 外观 | 浅黄色液体 | 可调节 |
| 比重（克/立方厘米） | 1.02 | 1.10 |
| 粘度 (cps) @ 25°C | 220 | 260 |
| 固含量(%) | >60% | >60% |
| 混合比（体积比） | 3 | 2 |
| 表干时间 | 1-3小时 | |
| 重涂间隔 | 最短 3 小时；最长 24 小时 (20°C) | |
| 理论涂布率（干膜厚） | 0.09 kg/m² 膜厚 50 µm | |
物理性能
| 项目 | 测试标准 | 结果 |
|---|---|---|
| 附着力（干混凝土基层） | GB/T 23446-2009 | 3.5MPa或基材破裂 |
| 抗冲击性（公斤·厘米） | GB/T 23446-2009 | 60 |
| 耐磨性（700克/500转）毫克 | GB/T 23446-2009 | 11 |
| 耐温度变化（-40至+180°C）24小时 | GB/9278-1988 | 正常 |
| 密度克/立方厘米 | GB/T 6750-2007 | 1.02 |
耐化学性
仅供参考：以上数据是根据GB/T 9274-1988测试标准获得的。注意通风、飞溅、溢出的影响。如果需要其他具体数据，建议进行独立浸没测试
| 适用项目 | 结果 |
|---|---|
| 耐酸性40%H2SO4 或 15% HCl，30 d | 无腐蚀、无起泡、无剥落 |
| 耐碱性 50% NaOH，30 d | 无腐蚀、无起泡、无剥落 |
| 耐盐性 50 g/L, 30 d | 无腐蚀、无起泡、无剥落 |
| 耐盐雾1000小时 | 无腐蚀、无起泡、无剥落 |
| 耐油0#柴油、原油，30d | 无腐蚀、无起泡、无剥落 |
施工环境与参数
稳定的底漆性能取决于正确的基材条件、现场环境、混合控制和施工时机。安装前查看参考值，并根据最新的 TDS 和项目要求确认最终参数。
施工环境
| 条件 | 要求 |
|---|---|
| 环境温度 | 5-38℃ |
| 相对湿度 | 35-85% |
| 混凝土pH值 | <10 |
| 基质含水量 | <10% |
| 露点 | ≥3℃ |
施工指导
| 参数项目 | 推荐 |
|---|---|
| 混合比例 | A组份：B组份= 3:2（按体积计） |
| 推荐干膜厚 | 1000微米 |
| 理论覆盖参考 | 50 µm 时为 0.09 kg/㎡ |
| 重涂间隔 | 至少 3 小时； 20°C 下最长 24 小时 |

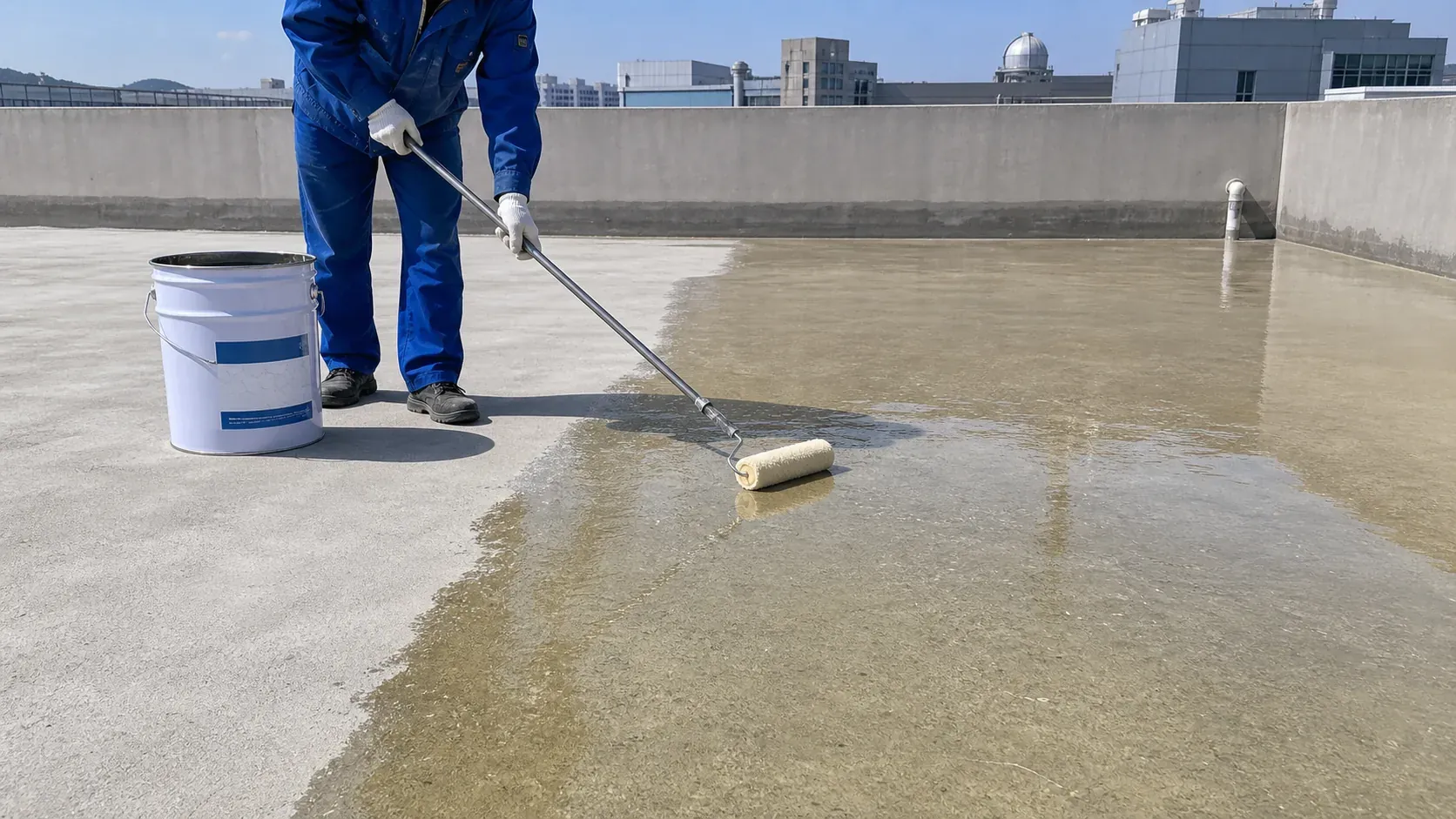

| 涂布方式 | 刮痧 |
| 混合材料处理 | 仅倒入所需量并在 1 小时内使用 |
| 石英砂或石英粉 | A、B组份按正确比例混合，然后与石英砂或石英粉混合使用 |
| 溶剂限制 | 请勿添加有机溶剂或其他涂料 |

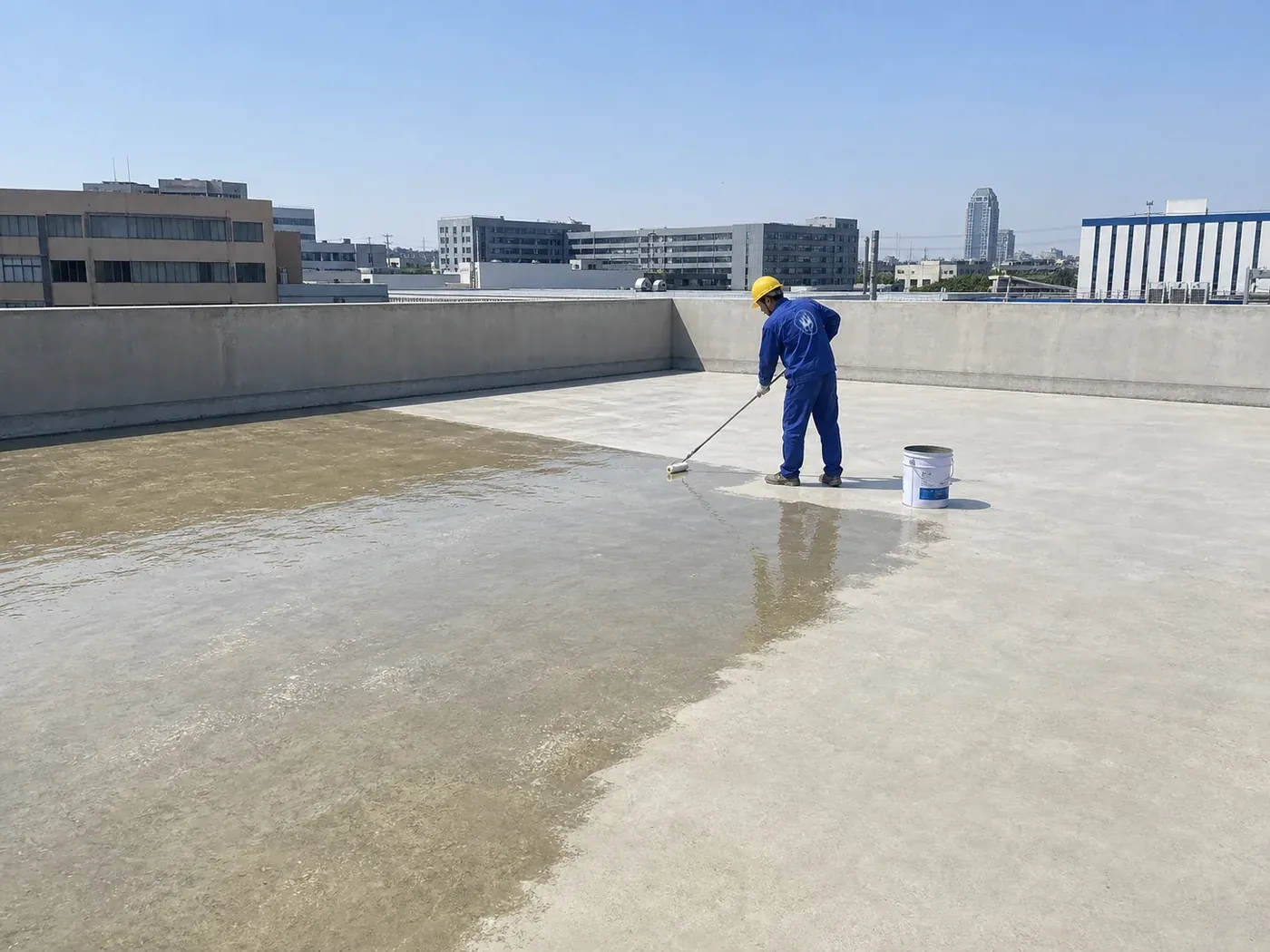

基材和应用说明
- 混凝土基材应充分养护、清洁、干燥、密实、无油污、无污渍。
- 涂底漆前应修复明显损坏的接缝和裂纹。
- 使用BW8009之前，请通过空气打磨或真空吸尘去除表面灰尘。
- 使用前将涂料混合均匀，仅倒出可用量，并立即盖上盖子。
- 浇注后的材料必须在60分钟内使用。不要将剩余材料返回到原来的桶中。
- 请勿添加有机溶剂或其他涂料。
产品固化时间、保质期和包装
施工安排、仓储管理和订货计划请参考下列固化时间、保质期、包装及储存要求。
产品固化时间
固化时间随环境条件变化，特别是温度和相对湿度。
| 基材温度 | 表干时间 | 可步行 | 固体固化时间 |
|---|---|---|---|
| +10°C | 6小时 | 24小时 | 7天 |
| +20°C | 4小时 | 12小时 | 7天 |
| +30°C | 2小时 | 6小时 | 7天 |
保质期和包装
| 项目 | 详情 |
|---|---|
| 储存温度 | 5℃-35℃ |
| 保质期 | 10个月，密封 |
| 包装 | A组份：24公斤/桶； B组份：16公斤/桶 |
| 包装要求 | 保持产品包装密封 |
| 储存注意事项 | 贮存于阴凉通风处，避免阳光直射，远离热源 |
产品健康与安全信息
产品健康和安全信息
有关化学产品安全处理、储存和处置的信息和建议，用户应参阅包含物理、生态、毒理学和其他安全相关数据的最新材料安全数据表。
诚信声明
本表中的所有技术数据均基于实验室测试。实际测试方法可能会根据不同情况而有所不同，因此项目团队应在体系全面应用之前进行测试和验证适用性。
BW8009混凝土密封渗透底漆常见问题解答
这些答案支持订购前的底漆选择、混凝土基材评估、混合控制和涂层体系设计。
BW8009 是一种双组分密封和渗透聚脲底漆，在相容的后续涂料之前用于经处理的混凝土和相容的矿物基材。
BW8009 是一种双组分底漆，A组份与 B组份的比例为 3:2。 BW8007是一种单组份湿气固化底漆。两者都需要基层处理和后续涂层相容性确认。
BW8009 是用于基材渗透、孔隙密封和粘结支持的底漆层。不应作为主要防水膜、面漆或完整的防腐蚀层。
技术资料称，混凝土基材应完全固化、清洁、干燥、致密且无油或污渍。明显损坏的接缝和裂纹应在除尘前修复。
技术资料将 A组份与 B组份的体积混合比列为 3:2。使用前需准确配比并充分混合。
仅准备所需的量，倒出后迅速关闭包装，并在1小时内使用倒出的材料。剩余材料不应放回原来的容器中。
施工方和用户可以在订购前索取最新的 TDS、SDS、包装信息、基层处理指南和具体项目底漆评估。
相关涂层体系
索取 BW8009 技术资料或报价
请发送基层类型、项目面积、使用环境和性能要求，我们可以提供 BW8009 技术资料、包装信息、报价支持和配套体系建议。
