BW3-562
BW3-562是一种100%固含量的芳香族聚脲弹性体，可配合专用便携式冷喷涂设备施工，适合小面积、异形构件和局部修补。施工前仍需按产品说明确认材料温度、混合比例、基层处理、试喷效果和安全防护条件。
BW3-562是一种100%固含量的芳香族聚脲弹性体，可配合专用便携式冷喷涂设备施工，适合小面积、异形构件和局部修补。施工前仍需按产品说明确认材料温度、混合比例、基层处理、试喷效果和安全防护条件。

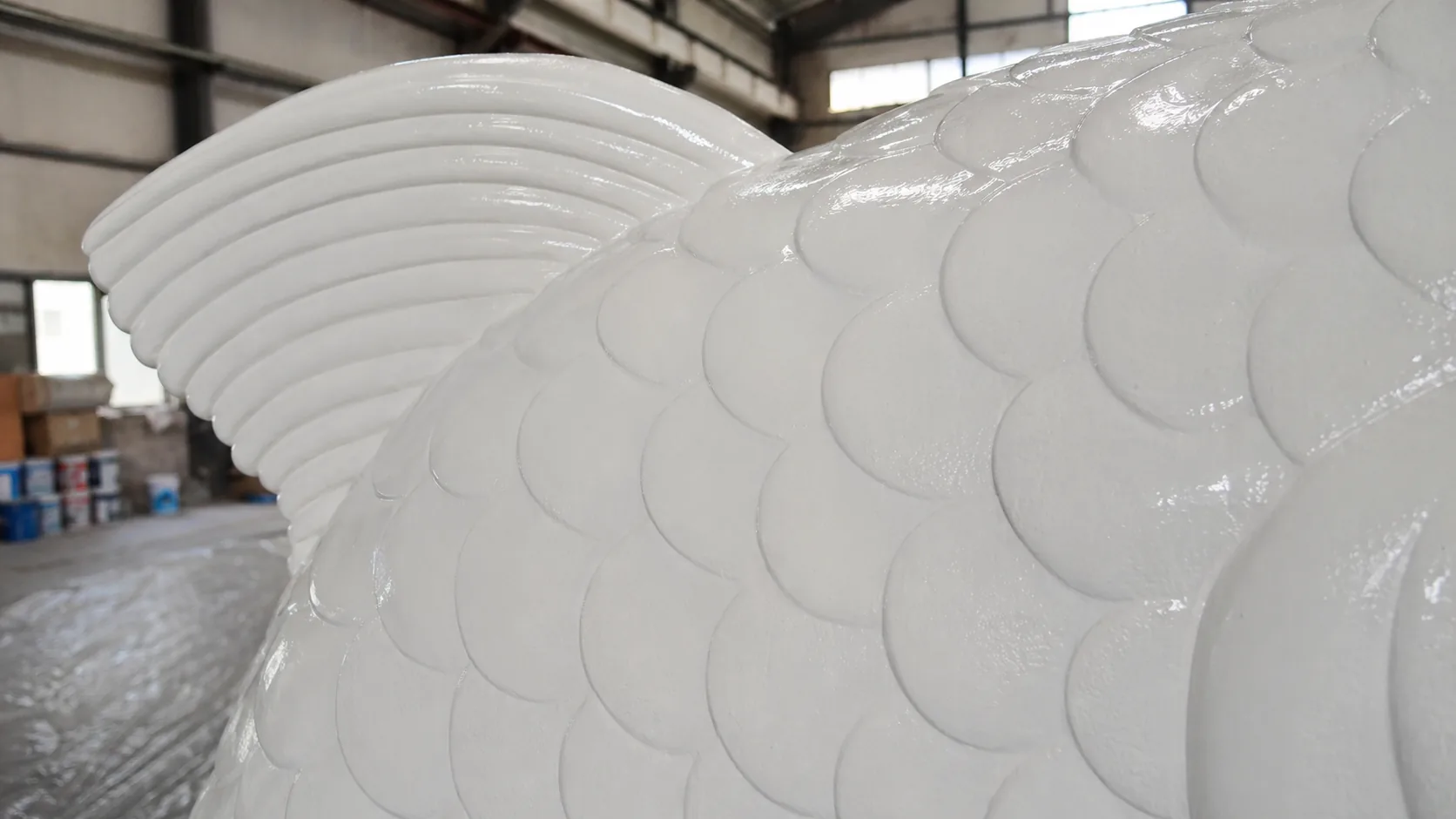

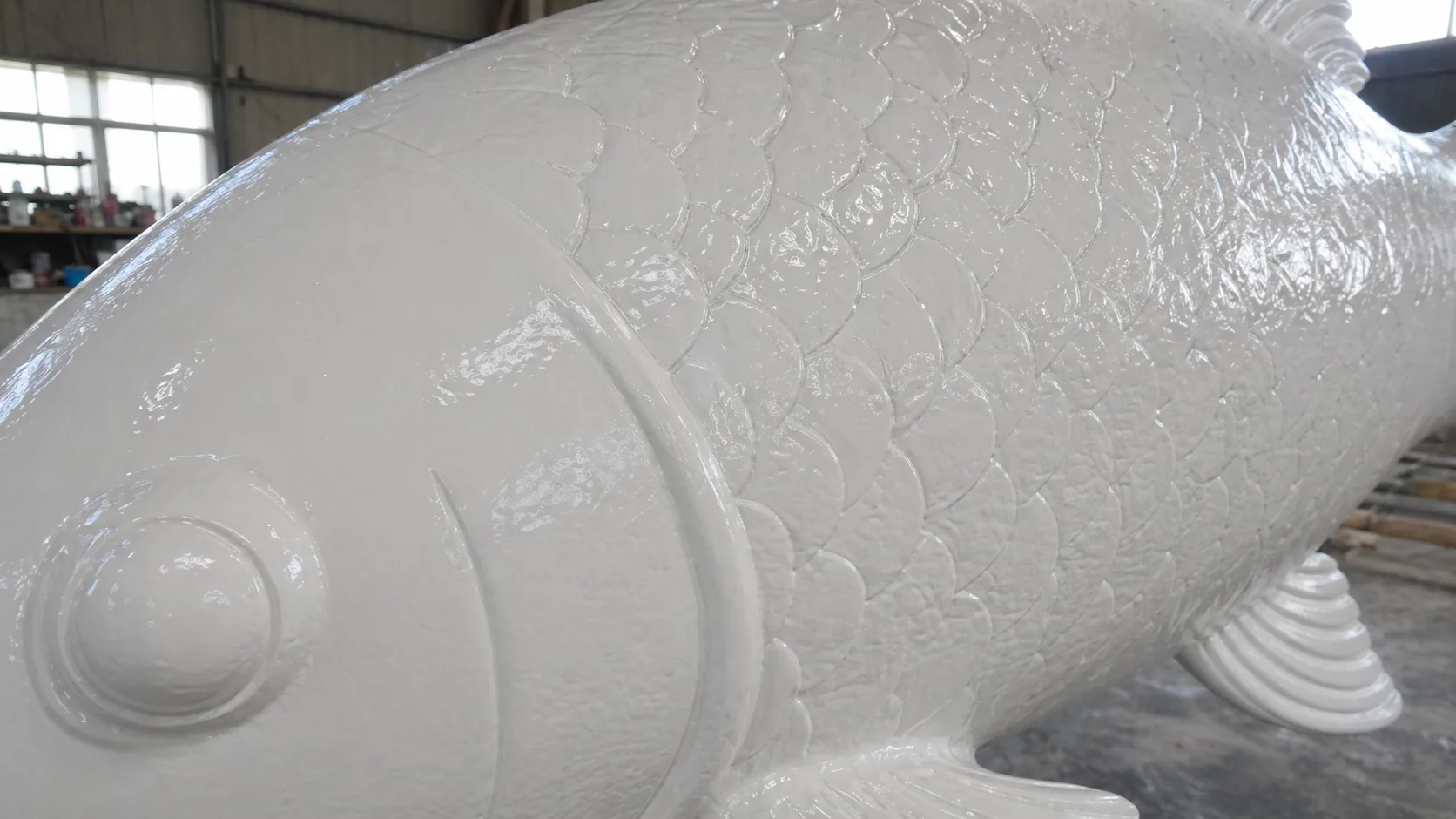

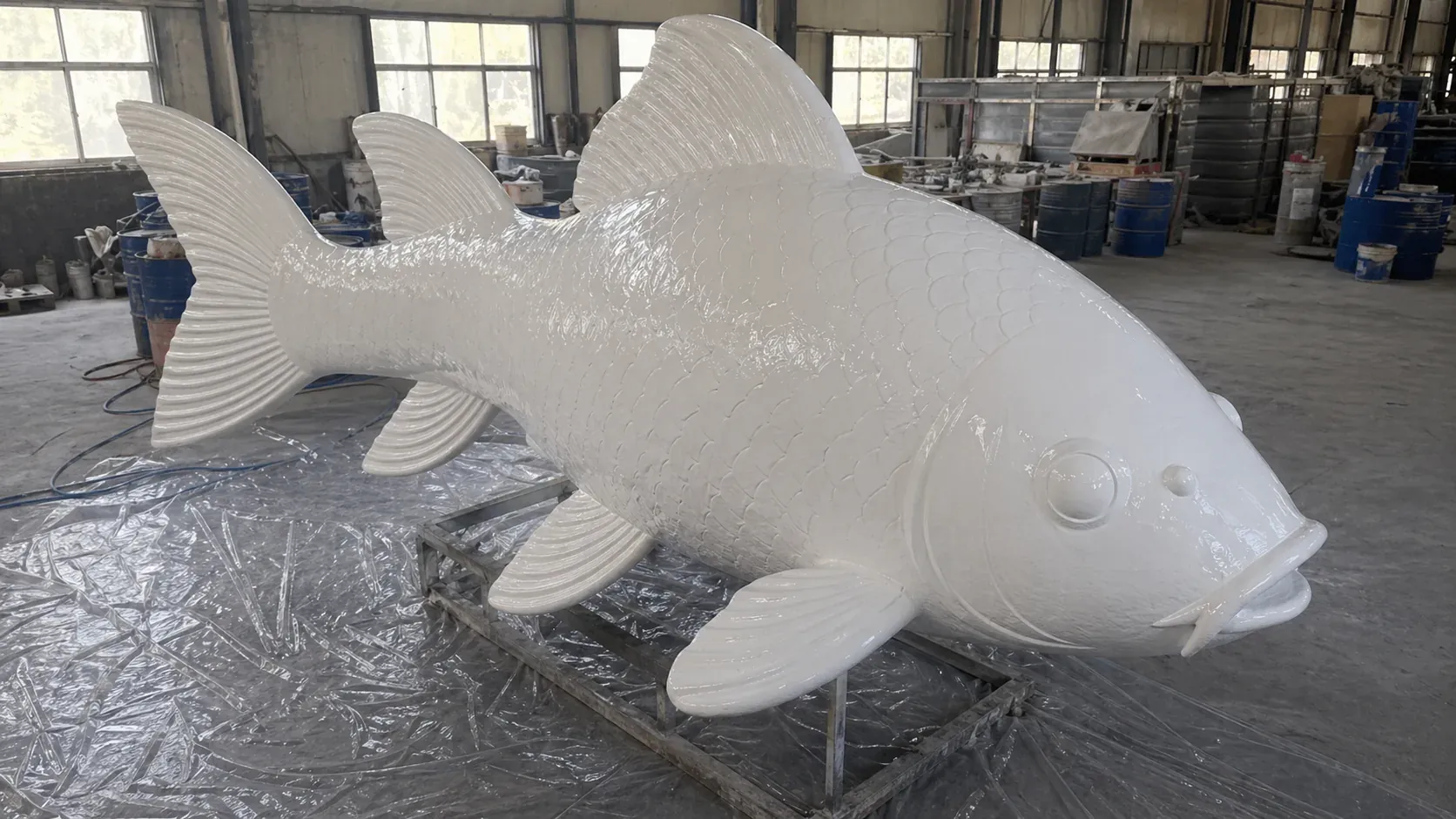

皮卡车车厢，各种轿车的底盘装甲，振动盘，搅拌机衬里，叶轮表面及泵壳衬里等防腐耐磨涂层，以及EPS泡沫雕刻后的影视景观道具的表面防护增强和高压无气喷涂聚脲工程表面的修复等。

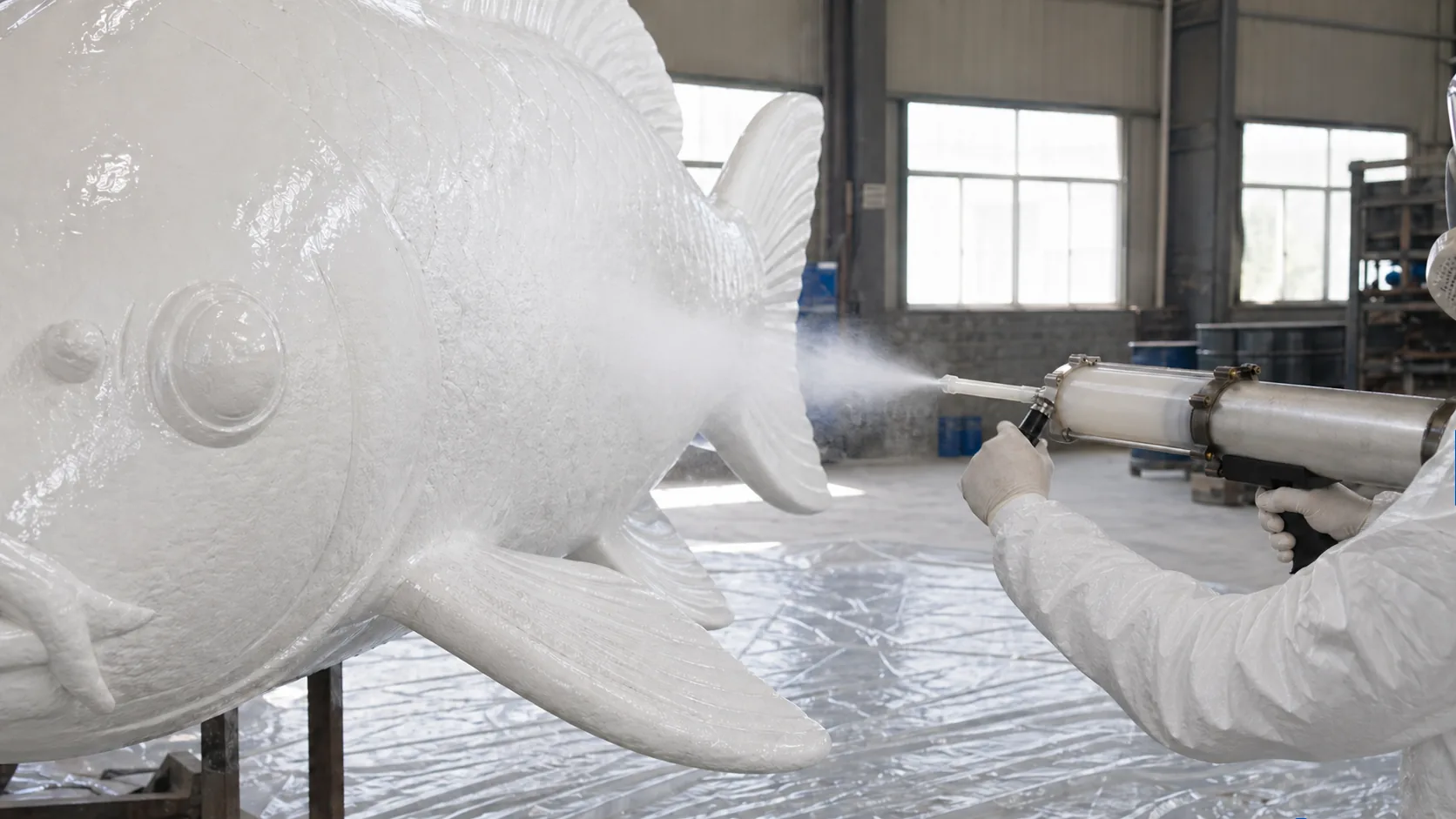

BW3-562 可配合便携式冷喷涂设备施工，适合小型零件、异形构件、衬里区域、车辆表面、EPS 泡沫造型及局部修复，无需配置大型热喷涂设备。
BW3-562 适合小面积及异形表面的聚脲施工，可使用便携式冷喷涂设备在经处理的基层上形成柔韧、致密的防护层。
以下数据均在规定的实验室条件下测得，可用于产品对比、工程选型和技术规格确认。实际应用请以最新版 TDS 及具体项目条件为准。
| 项目 | A组份 | B组份 |
|---|---|---|
| 外观 | 浅黄色液体 | 颜色可调 |
| 比重（克/立方厘米） | 1.12 | 1.05 |
| 粘度 (cps) @ 25°C | 800 | 500 |
| 固含量(%) | 100 | 100 |
| 混合比（按体积） | 1 | 1 |
| 凝胶时间 (s) @ 25°C | 50-60 | |
| 理论涂布率（干膜厚） | 1.08kg/㎡膜厚1毫米 | |
| 项目 | 测试标准 | 结果 |
|---|---|---|
| 硬度（邵氏A） | GB/T 23446-2009 | 92 |
| 伸长率(%) | GB/T 23446-2009 | 410 |
| 拉伸强度（MPa） | GB/T 23446-2009 | 16 |
| 撕裂强度(kN/m) | GB/T 23446-2009 | 60 |
| 抗渗性（0.4MPa/2h） | GB/T 23446-2009 | 不透水 |
| 耐磨性（750克/500转）/毫克 | GB/T 23446-2009 | 4.8 |
| 附着力（MPa），混凝土基材 | GB/T 23446-2009 | 3.2 |
| 附着力（MPa），钢基材 | GB/T 23446-2009 | 11 |
| 阴极剥离[1.5 V, (65±5)°C, 48 h] | HG/T 3831-2006 | ≤15毫米 |
仅供参考：以上数据是根据GB/T 9274-1988测试标准获得的。注意通风、飞溅、溢出的影响。如果需要其他具体数据，建议进行独立浸没测试
| 适用项目 | 结果 |
|---|---|
| 耐酸性10%H2SO4 或 10% HCl，30 d | 无腐蚀、无起泡、无剥落 |
| 耐碱性 10% NaOH，30 d | 无腐蚀、无起泡、无剥落 |
| 耐盐性 30 g/L, 30 d | 无腐蚀、无起泡、无剥落 |
| 耐盐雾2000小时 | 无腐蚀、无起泡、无剥落 |
| 耐油0#柴油、原油，30d | 无腐蚀、无起泡、无剥落 |
稳定的涂层性能取决于正确的现场条件、材料温度和喷涂设置。安装前检查施工环境和参考值，并根据最新的TDS和项目要求确认最终参数。
| 条件 | 要求 |
|---|---|
| 环境温度 | 0℃-45℃ |
| 相对湿度 | ≤90% |
| 露点裕度 | 基材表面温度应至少高于露点 3°C |
| 金属表面处理 | 根据 ISO 8501-1 或 GB 8923（如适用）喷砂除锈至 Sa2.5 |
| 其他基材 | 其他基材处理请咨询Bw蓝鲸鱼聚脲技术人员 |
| 参数项目 | 推荐 |
|---|---|
| 应用设备 | 专业便携式冷喷涂聚脲设备 |
| 空压机空气输送量 | ≥0.4立方米/分钟 |
| 产品使用温度 | 25℃-40℃ |
| 产品喷涂加热温度 | 35℃-45℃ |
| 推荐干膜厚 | 1000-3000微米 |
| 重涂间隔 | ≤6小时 |
施工安排、仓储管理和订货计划请参考下列固化时间、保质期、包装及储存要求。
固化时间随环境条件变化，特别是温度和相对湿度。
| 基材温度 | 干燥 | 可步行 | 实干 |
|---|---|---|---|
| +10°C | 30秒 | 45分钟 | 7天 |
| +20°C | 23秒 | 15分钟 | 6天 |
| +30°C | 17秒 | 5分钟 | 5天 |
| 项目 | 详情 |
|---|---|
| 保质期从生产日期算起 | 10个月，原包装密封 |
| 储存温度 | +5-35°C |
| 包装 | 1.6 kg/套 · A组份 0.82 kg · B组份 0.78 kg |
| 包装要求 | 保持产品包装密封 |
| 储存注意事项 | 存放于阴凉通风处，避免阳光直射 |
有关化学产品安全处理、储存和处置的信息和建议，用户应参阅包含物理、生态、毒理学和其他安全相关数据的最新安全数据表。
七彩鲸高新材料（上海）有限公司保证本表中所述的技术数据基于实验室测试。实际测试方法可能会因情况不同而有所不同。使用前应通过试验确认材料的适用性。七彩鲸高新材料（上海）有限公司除产品质量外不承担任何其他责任，并保留修改所列数据的权利，恕不另行通知。
选用或订购 BW3-562 前，请先确认产品性能、适用基层、设备要求、施工条件及所需技术文件。
BW3-562 是一种 100% 固体芳族冷喷涂聚脲弹性体，设计用于相容的便携式冷喷涂设备和较小的防护涂装工程。
技术资料列出了皮车斗底板、车辆底部保护、振动碗、搅拌器衬里、叶轮表面、泵壳衬里和 EPS 泡沫布景道具。
BW3-562 定位于单枪冷喷涂应用和较小或不规则的涂装工程。专业热喷涂 BW3 产品通常用于较大项目规模的防水、衬里或防腐防护工作。
技术资料列出了简单的喷枪应用，并建议在 25°C-40°C 下使用该材料。如果产品温度过低，请根据最新使用说明将其加热至35°C左右后再使用。
技术资料列出了 1:1 的体积混合比、25°C 下的 50-60 秒凝胶时间、1 毫米膜厚下的理论涂布率为 1.08 kg/㎡以及建议的干膜厚 1000-3000 微米。使用最新的 TDS 和项目要求确认最终涂层结构。
在大面积施工前，请确认金属、混凝土、木材或其他基材的准备、底漆或密封方法、湿度状况、表面强度、颜色、喷涂效果、膜厚和重涂窗户。
订购 BW3-562 之前，请索取最新的 TDS、SDS、施工指南、设备指南、底漆或密封建议以及样品测试评估。
请发送基层类型、项目面积、使用环境和性能要求，我们可以提供 BW3-562 技术资料、包装信息、报价支持和配套体系建议。
