产品应用范围
建筑、化工、交通、冶金、电力、航天、海洋、船舶等众多领域的防腐防水防护。
- 建筑工程适用于经处理的混凝土、屋面、地下室和结构基材的防水和保护涂层。
- 化学设施适用于可能接触酸、碱、盐、油或化学品飞溅区域的防腐、防水保护。
- 交通桥梁、隧道、交通设施及相关混凝土或钢结构的保护涂层。

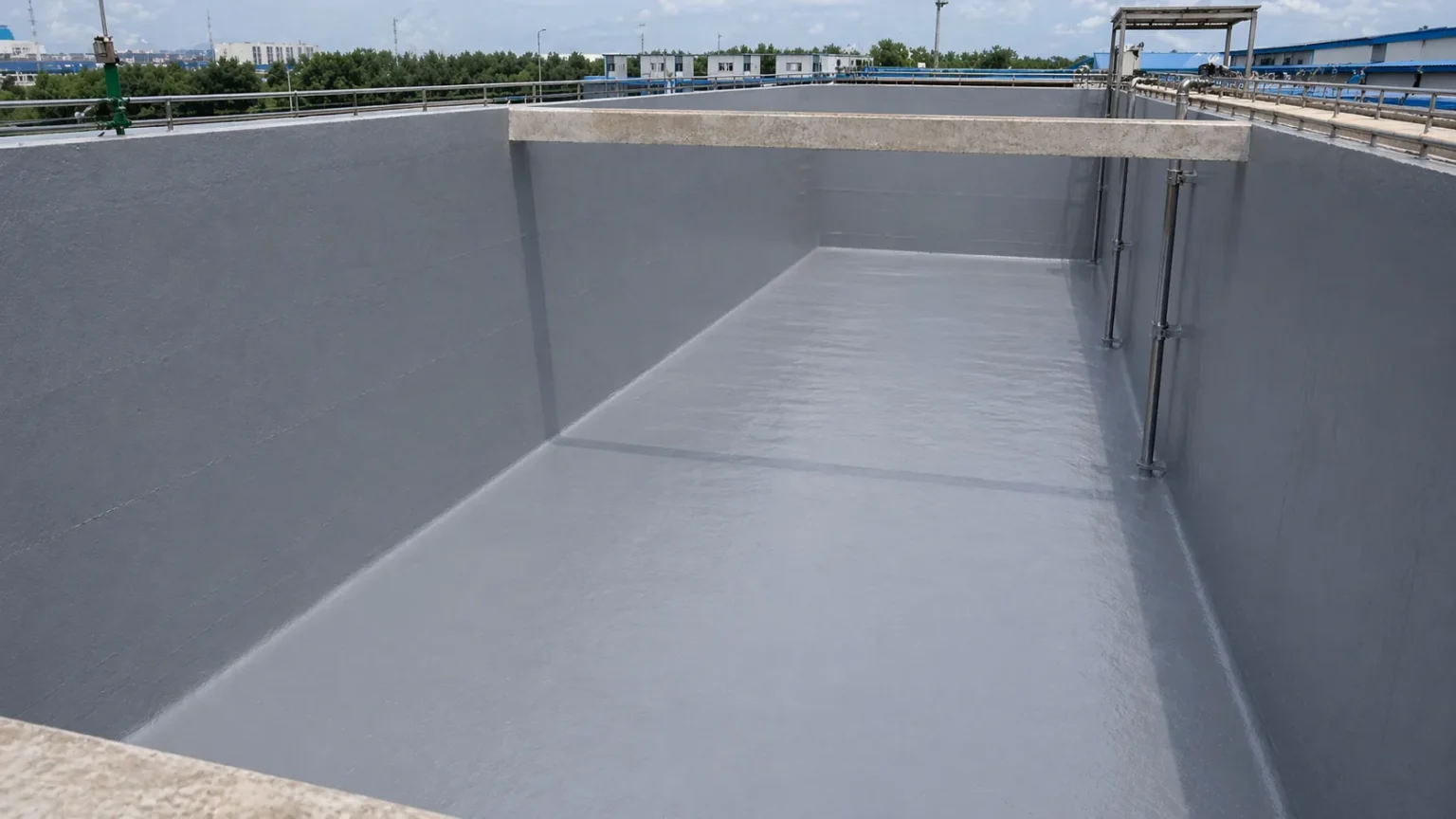

- 冶金电力工厂、设备基地、沟渠和安全壳区域的工业防水、衬里和保护涂层。
- 船舶与造船适用于经处理的海洋工程、船舶及存在腐蚀风险的钢结构表面防护。
喷涂聚脲弹性体防腐防水防护涂层
BW3-900
BW3-900是一种100%固含量的芳香族聚脲弹性体，由异氰酸酯组份A与氨基化合物组份B反应生成，需要专业聚脲设备喷涂施工。由于其优异的防水、防腐及良好的耐磨耐冲击性能，该产品被广泛应用在工业和商业防腐防水领域。
产品特性描述
BW3-900是一种100%固含量的芳香族聚脲弹性体，由异氰酸酯组份A与氨基化合物组份B反应生成，需要专业聚脲设备喷涂施工。由于其优异的防水、防腐及良好的耐磨耐冲击性能，该产品被广泛应用在工业和商业防腐防水领域。

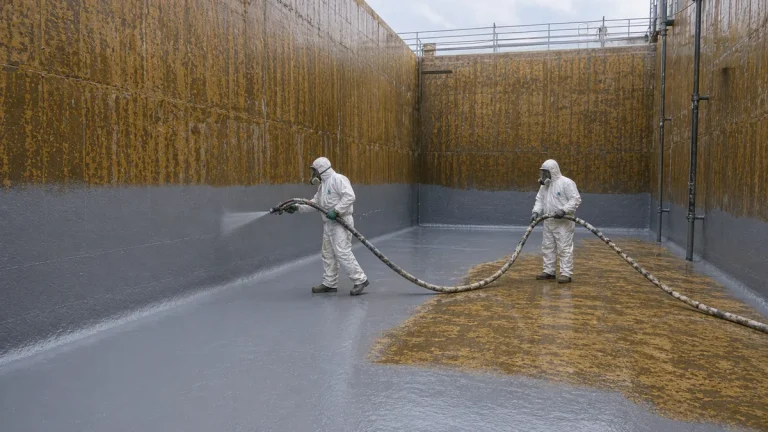

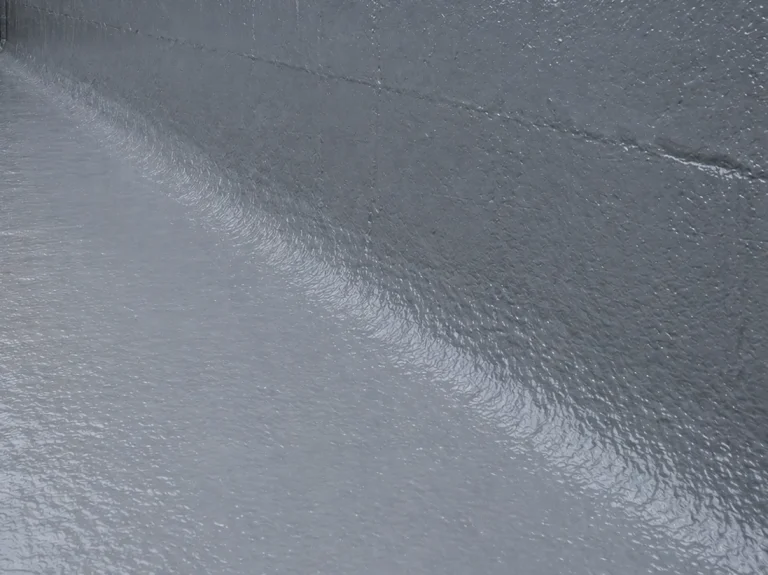

连续无缝成膜，减少防护薄弱点
BW3-900 可在大面积及细部表面形成连续无缝涂膜，减少接缝和过渡部位的薄弱点，使防护层更加完整。
产品特点及优势
BW3-900 兼具快速成膜、良好柔韧性和耐久防护性能，可在经处理的基层上形成连续无缝的防护层。

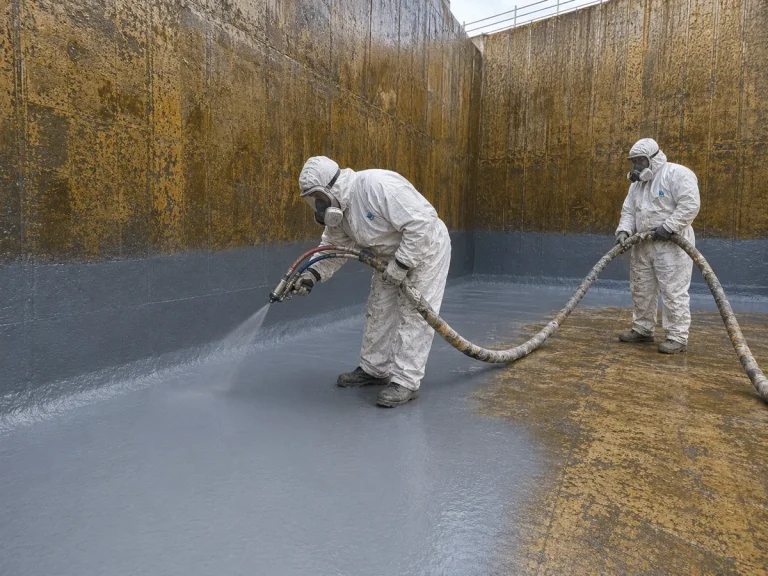

成膜及应用
- 无溶剂 100% 固体无溶剂、100%固体、安全、环保、无异味。
- 快速固化，不流挂可在弯曲、倾斜和垂直表面喷涂成型，不流挂。
- 致密无缝，柔韧性好形成致密、无缝的涂层，具有良好的柔韧性。
- 快速恢复使用快速固化可缩短停工时间，使施工区域更快恢复使用。
- 耐久防护持久的防护性能可降低维护成本并延长喷涂结构的使用寿命。
防护性能
- 高附着力基层经适当处理后，可与钢材、混凝土、木材、玻璃纤维及其他适用基层牢固粘结。
- 抗冲击和耐磨性可为防护部位提供抗冲击和耐磨性能。
- 耐化学性可耐受酸、碱和盐类介质，满足相应防腐要求。
- 防水性能适用于相关基层和结构的防水保护。
- 抗冲击与耐温变具备减振和耐温变性能。
技术数据
以下数据均在规定的实验室条件下测得，可用于产品对比、工程选型和技术规格确认。实际应用请以最新版 TDS 及具体项目条件为准。
产品信息
| 项目 | A组份 | B组份 |
|---|---|---|
| 外观 | 浅黄色液体 | 颜色可调 |
| 比重（克/立方厘米） | 1.12 | 1.05 |
| 粘度 (cps) @ 25°C | 800 | 650 |
| 固含量(%) | 100 | 100 |
| 混合比（按体积） | 1 | 1 |
| 凝胶时间 (s) @ 25°C | 4-6 | |
| 理论涂布率（干膜厚） | 1.08kg/㎡膜厚1毫米 | |
物理性能
| 项目 | 测试标准 | 结果 |
|---|---|---|
| 硬度（邵氏A） | GB/T 23446-2009 | 92 |
| 伸长率(%) | GB/T 23446-2009 | 482 |
| 拉伸强度（MPa） | GB/T 23446-2009 | 22 |
| 撕裂强度(kN/m) | GB/T 23446-2009 | 85 |
| 抗渗性（0.4MPa/2h） | GB/T 23446-2009 | 不透水 |
| 耐磨性（750克/500转）/毫克 | HG/T 3831-2006 | 4.2 |
| 附着力（MPa），混凝土基材 | GB/T 23446-2009 | 3.2 |
| 附着力（MPa），钢基材 | GB/T 23446-2009 | 11.3 |
| 阴极剥离[1.5 V, (65±5)°C, 48 h] | HG/T 3831-2006 | ≤15毫米 |
耐化学性
作为参考，以上数据是根据GB/T 9274-1988获取的。注意通风、飞溅、溢出的影响。如果需要其他具体数据，建议进行独立浸没测试。
| 适用项目 | 结果 |
|---|---|
| 耐酸性10%H2SO4 或 10% HCl，30 d | 无腐蚀、无起泡、无剥落 |
| 耐碱性 10% NaOH，30 d | 无腐蚀、无起泡、无剥落 |
| 耐盐性 30 g/L, 30 d | 无腐蚀、无起泡、无剥落 |
| 耐盐雾2000小时 | 无腐蚀、无起泡、无剥落 |
| 耐油0#柴油、原油，30d | 无腐蚀、无起泡、无剥落 |
施工环境与参数
稳定的涂层性能取决于正确的现场条件、材料温度和喷涂设置。安装前检查施工环境和参考值，并根据最新的TDS和项目要求确认最终参数。
施工环境
| 条件 | 要求 |
|---|---|
| 环境温度 | 0℃-45℃ |
| 产品喷涂加热温度 | 65℃-70℃ |
| 管道预热温度 | 55℃-65℃ |
| 相对湿度 | ≤90% |
| 露点 | ≥3℃ |
施工指导
| 参数项目 | 推荐 |
|---|---|
| 推荐喷涂机 | GRACO H-XP3 聚脲喷涂设备 |
| 喷枪 | 熔合空气吹扫或机械吹扫 |
| 静压 | 2300-2500 psi |
| 动压 | 2000-2200 psi |
| 推荐膜厚 | 1000-3000微米 |
| 重涂间隔 | ≤6小时 |
应用说明
- 施工前应将B组份搅拌均匀，并充分混合沉积的颜料，否则可能影响产品质量。
- 如果基材表面已涂底漆，应在适当的时间内喷涂聚脲。 Bw蓝鲸鱼聚脲专用底漆的施工方法及间隔时间可参见七彩鲸高新材料（上海）有限公司相关宣传册。
- 在大面积喷涂之前，务必先小面积喷涂 BW3-900，以检查混合比例、颜色和喷涂效果是否正确。
产品固化时间、保质期和包装
施工安排、仓储管理和订货计划请参考下列固化时间、保质期、包装及储存要求。
产品固化时间
固化时间随环境条件变化，特别是温度和相对湿度。
| 基材温度 | 干燥 | 可步行 | 实干 |
|---|---|---|---|
| +10°C | 30秒 | 45分钟 | 7天 |
| +20°C | 23秒 | 15分钟 | 6天 |
| +30°C | 17秒 | 5分钟 | 5天 |
保质期和包装
| 项目 | 详情 |
|---|---|
| 保质期从生产日期算起 | A组份：10 个月 · B组份：10 个月，原包装密封 |
| 储存温度 | +5-35°C |
| 包装 | A组份 210公斤/桶 · B组份 200公斤/桶 |
| 包装要求 | 保持产品包装密封 |
| 储存注意事项 | 存放于阴凉通风处，避免阳光直射 |
产品健康与安全信息
产品健康与安全信息
有关化学产品安全处理、储存和处置的信息和建议，用户应参阅包含物理、生态、毒理学和其他安全相关数据的最新安全数据表。
诚信声明
七彩鲸高新材料（上海）有限公司保证本表中所述的技术数据基于实验室测试。实际测试方法可能会因情况不同而有所不同。使用前应通过试验确认材料的适用性。七彩鲸高新材料（上海）有限公司除产品质量外不承担任何其他责任，并保留修改所列数据的权利，恕不另行通知。
BW3-900 常见问题解答
选用或订购 BW3-900 前，请先确认产品性能、适用基层、施工要求及所需技术文件。
BW3-900 是一种100%固含量的芳香族纯聚脲弹性体涂料，适用于防水、防腐和耐磨防护。
该产品具有无溶剂、100%固含量、快速固化、致密无缝成膜、柔韧性好、附着力高、耐冲击、耐磨、耐化学介质、防水和耐温度变化等特点。
技术资料显示，该产品可与钢材、混凝土、木材、玻璃纤维及其他适用基层快速粘结。实际使用前仍需确认基层处理方式和底漆配套，并进行小面积试用。
适用领域包括建筑、化工、交通、冶金、电力、航空航天、海洋、造船及相关行业的防腐防水工程。
底漆的选择取决于基材、湿度条件和后续涂层。喷涂前应确认材料相容性及允许的重涂间隔。
应根据项目的耐候、外观和维护要求，确定是否需要选用耐紫外线、保色性良好的外露面漆。
检查表面处理、湿度和露点条件、材料加热、设备压力、混合比、目标膜厚、重涂间隔和使用环境。
订购前请索取最新的 TDS、SDS、包装信息和针对具体项目的施工建议。
相关涂层体系
索取 BW3-900 技术资料或报价
请发送基层类型、项目面积、使用环境和性能要求，我们可以提供 BW3-900 技术资料、包装信息、报价支持和配套体系建议。
