聚脲涂料因其能形成无缝、耐用且高度防护的膜而广泛应用于防水、防腐、地坪和工业防护工程。然而，聚脲涂料体系的最终性能不仅取决于材料本身，还取决于基层处理、底漆选择、施工控制、细节处理和现场条件。
一个精心设计的聚脲体系通常包括几个关键部分：基层处理、底漆、聚脲主涂层、细节增强层，以及在需要时的耐候或耐磨面漆。对于不同的项目类型，例如 混凝土屋面防水, 旧防水层翻新, 污水池内衬、钢罐防腐、 彩钢屋面防护, 工业地坪 和车辆保护，施工工艺必须根据基材和使用环境进行调整。
本指南介绍工业涂装项目中聚脲施工的基本流程、控制要求和注意事项。
1. 选择施工方式前先了解项目条件
在开始聚脲施工之前，第一步不是喷涂或涂覆。第一步是了解项目的真实情况。
施工前应确认：
- 基材是什么：混凝土、钢材、旧膜、彩钢板、罐壁、工业地坪或特种设备表面？
- 该项目主要是为了防水、防腐、耐磨、防冲击还是耐候？
- 该区域是否处于室外、室内、地下、水下、废水中、海洋环境中或机械交通下？
- 现场有喷涂设备吗？
- 是否有排水沟、女儿墙、拐角、管根、搭接缝、螺丝孔、伸缩缝或设备底座等复杂细节？
- 是否需要抗紫外线或耐候面漆？
Bw3喷涂聚脲 适用于大面积、快速固化、高性能的防护工程。 Bw6手涂聚脲 适用于维修区域、复杂细部、小面积施工以及不便使用喷涂设备的部位。 Bw0天冬聚脲 或其他保护性面漆通常用于外露户外体系，以提高耐候性、颜色稳定性和长期表面耐久性。
对于 Bw蓝鲸鱼聚脲体系，涂层体系可能包括混凝土底漆，例如 BW8009 或 BW8010，钢底漆，例如 BW8008、喷涂聚脲层如BW3系列产品，手涂聚脲层如BW6系列产品以及外露防护面漆如BW0系列产品。应根据基材类型、施工方法和工程性能要求来选择准确的产品组合。
2、基层处理是聚脲性能的基础
大多数聚脲涂层失效都与基层处理不当有关。如果基层强度不足、存在粉尘或油污、含水率过高，或表面粗糙度不合适，即使使用高性能涂料也难以达到预期效果。
涂底漆前，基材应清洁、干燥、坚固且稳定。应清除油、油脂、灰尘、松散颗粒、脆弱的旧涂层、铁锈、浮浆和其他污染物。

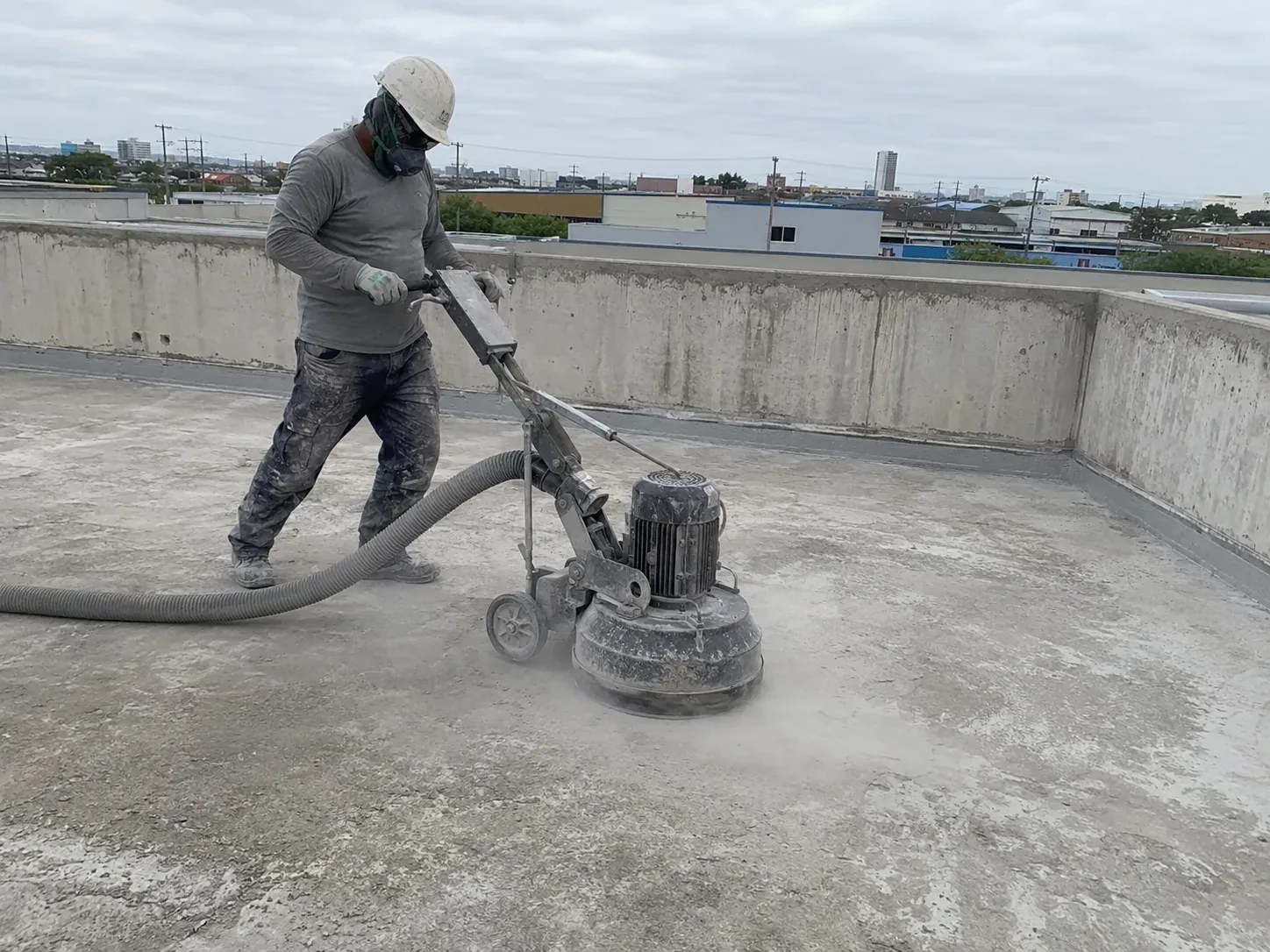

混凝土基层处理
对于混凝土屋面、储罐内部、废水池、地下室甲板和工业地坪，混凝土表面应结构坚固，无松散的水泥皮、灰尘、油、固化剂和薄弱表面层。
常见的基层处理方法包括研磨、抛丸、打磨、清洗和吸尘。表面应具有满足机械附着要求的粗糙度，但不宜过于粗糙，以免增加材料用量或造成膜厚不均。
涂装前，检查：
- 混凝土强度和表面硬度
- 水分状况
- 裂纹、气孔、蜂窝和薄弱区域
- 表面污染
- 坡度及排水情况
- 现有涂层或防水层状况
裂缝、孔洞、蜂窝和不平整区域应在涂装主聚脲涂料之前进行修复。对于废水池、坑和挡水建筑物，所有混凝土薄弱和空心区域都应仔细修复，因为这些区域可能成为未来的渗漏或脱层点。
钢材基层准备
对于钢罐、金属顶板、集装箱、海洋钢结构、车辆外壳和设备表面，底漆前应清除铁锈、氧化皮、旧的松散涂层、油和盐。
钢表面通常需要机械清洁、研磨或喷砂，具体取决于腐蚀程度和项目规范。应特别注意焊缝、锐边、螺栓区域和拐角，因为边缘处的涂膜通常较薄，在腐蚀或机械应力下更容易失效。
表面处理后，应尽快涂装钢底漆，以减少闪锈的风险，特别是在潮湿或海洋环境中。
3. 现场条件控制：温度、湿度和露点
聚脲施工对现场条件较为敏感。施工底漆或主体涂层前，应测量并记录环境温度、基层温度、相对湿度和露点。
通常要求基层温度至少高于露点 3 摄氏度/5 华氏度，以降低隐性结露风险。基层一旦结露，可能造成附着失效、针孔、起泡或分层。
相对湿度还应根据产品技术数据表进行控制。许多聚脲体系建议在相对湿度低于 85% 时使用，但具体要求应始终遵循所选产品和项目规范。
在以下情况下不要使用聚脲：
- 基材潮湿或明显潮湿
- 在体系达到安全固化之前预计会下雨
- 表面温度太接近露点
- 基材被冷冻
- 现场灰尘大、风大或污染严重
- 表面有油、盐或化学残留物
- 底漆已超出其重涂间隔
4. 底漆的选择和应用
底漆是聚脲涂料体系的关键部分。其主要功能是改善基材与聚脲层之间的粘结，密封多孔表面并减少针孔或气泡的风险。
不同的基材需要不同的底漆。
对于多孔混凝土基层，施工主体聚脲层前，可使用 BW8009 或 BW8010 等混凝土底漆渗透并封闭表面。钢材或其他金属基层宜选用 BW8008 等金属底漆，以增强涂层附着力并提供基础防腐保护。
底漆应施工均匀，不得出现漏涂、局部缺料或积料。多孔混凝土的局部吸收可能较快，必要时应补涂底漆或先行修补。
在底漆上涂覆聚脲之前，请确认：
- 底漆已固化或干燥至正确状态
- 底漆表面洁净、无污染
- 未超过重涂间隔
- 底漆上无水、灰尘、油污或建筑碎片
- 底漆与所选聚脲层相容
如果底漆表面被污染或错过了重涂间隔，则表面可能需要打磨、清洁或重新涂底漆，然后才能继续。

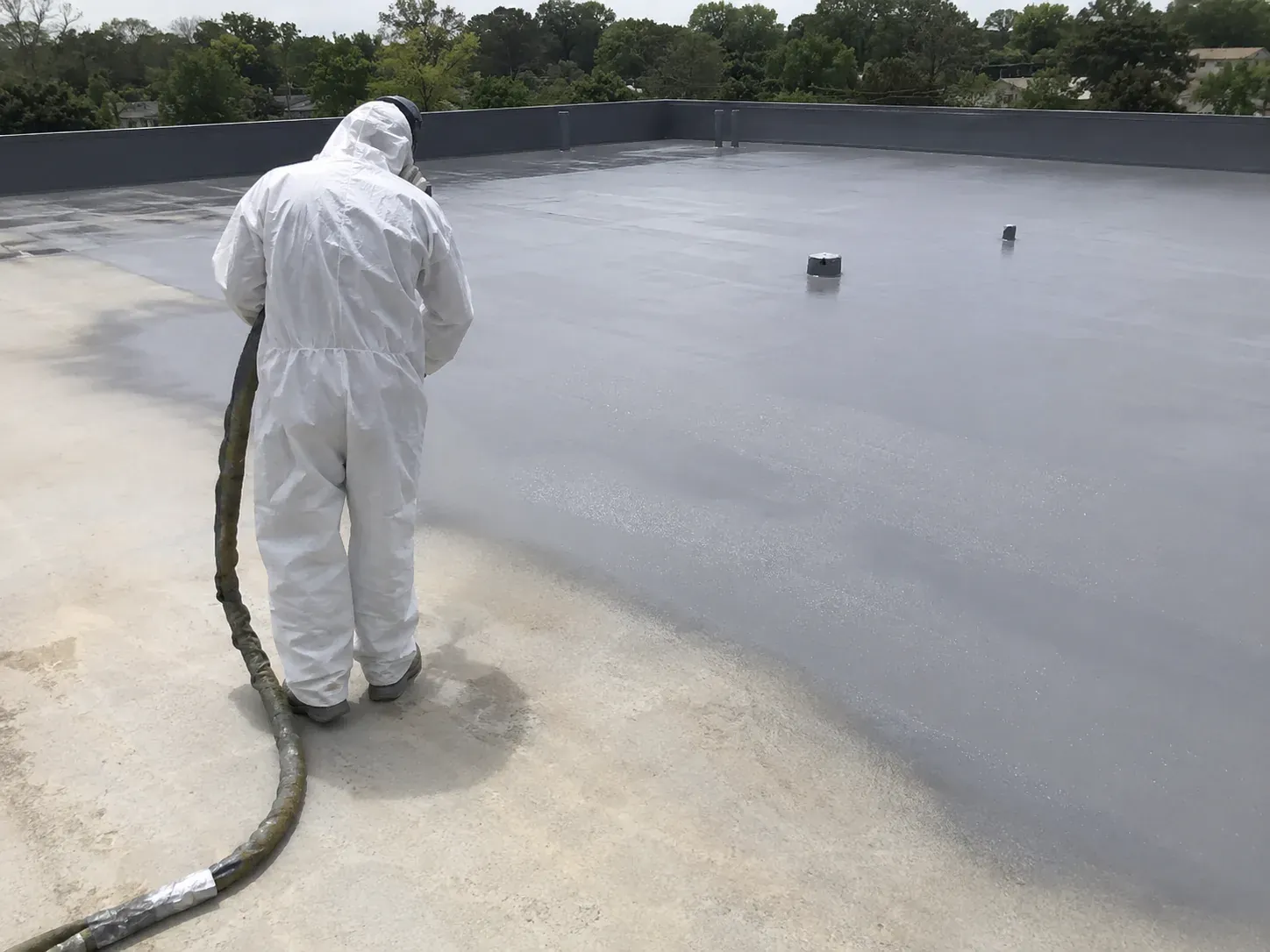

5. 喷涂聚脲施工指南
喷涂聚脲通常采用多组分喷涂设备进行施工。设备必须经过适当校准和维护，以确保正确的材料比例、温度和压力。
喷涂前，检查：
- A、B组份材料准备正确
- 材料桶清洁并防潮
- 供暖体系正在工作
- 软管温度稳定
- 喷涂压力平衡
- 喷枪干净
- 混合室适合
- 试喷效果符合要求
- 涂膜正常固化，无粘性、泡沫或柔软
喷涂操作人员应保持稳定的喷涂距离、角度和移动速度，并控制涂层厚度，避免过喷、流挂或局部过薄。
对于大面积，如果需要，可多次涂覆涂层。每遍都应正确重叠。角落、垂直表面、排水沟、翻边和设备底座应仔细喷涂，以免厚度不足。
喷涂聚脲常见的缺陷包括：
- 由多孔基材或底漆密封不良引起的针孔
- 潮湿或污染引起的气泡
- 不按比例喷涂造成的软化或未固化区域
- 喷涂距离或设备设置不良造成的粗糙过度纹理
- 由于灰尘、冷凝或错过重涂间隔而导致的分层
- 边缘、角落和垂直细节上的涂膜
如果发现缺陷，应停止并纠正原因，然后再继续大面积施涂。
6. 手涂聚脲施工指南
当喷涂设备不合适或需要局部细节处理时，手涂施工聚脲非常有用。根据产品类型和工程情况，可采用刷子、辊涂、刮刀或镘刀施工。
手涂施工聚脲通常用于：
- 屋面细节防水
- 旧防水层翻新
- 搭接缝加固
- 管根处理
- 排水沟及边角处理
- 小面积修复
- 复杂的基材形状
- 喷涂难以覆盖的区域
使用前应按产品说明搅拌或配制材料，施工时均匀涂布，避免漏涂。体系设计要求进行细部增强时，可在涂层中嵌入聚酯纤维布或增强网。
例如，旧防水膜翻新时，应首先对搭接缝、裂缝、转角和薄弱细节进行加固。可以在经处理的细部区域上涂上手涂施工的聚脲层，然后嵌入增强织物，然后再涂上另一涂层以完全润湿并覆盖增强材料。细节处理完成后，即可进行全面积聚脲涂料。
七、聚脲防水重要细节处理
在防水工程中，渗漏通常发生在细节处，而不是平坦表面的中间。因此，大面积涂装前应先对细节进行处理。
重要细节包括：
- 内角和外角
- 女儿墙翻起
- 屋面排水沟
- 管根
- 装备基地
- 伸缩缝
- 施工缝
- 旧膜的搭接缝
- 金属屋面上的螺丝孔和紧固件
- 裂缝及修复区域
- 储罐或地下室的墙壁与地坪连接处
阴阳角与上翻部位
涂层前应将尖锐的内角倒圆或倒圆角。这有助于聚脲层从水平表面顺利转向垂直表面并减少应力集中。
对于屋面女儿墙、罐壁和地下室甲板上翻部分，涂层应根据防水设计延伸至所需高度。翻转区域应连续且无裂纹、针孔或漏涂。

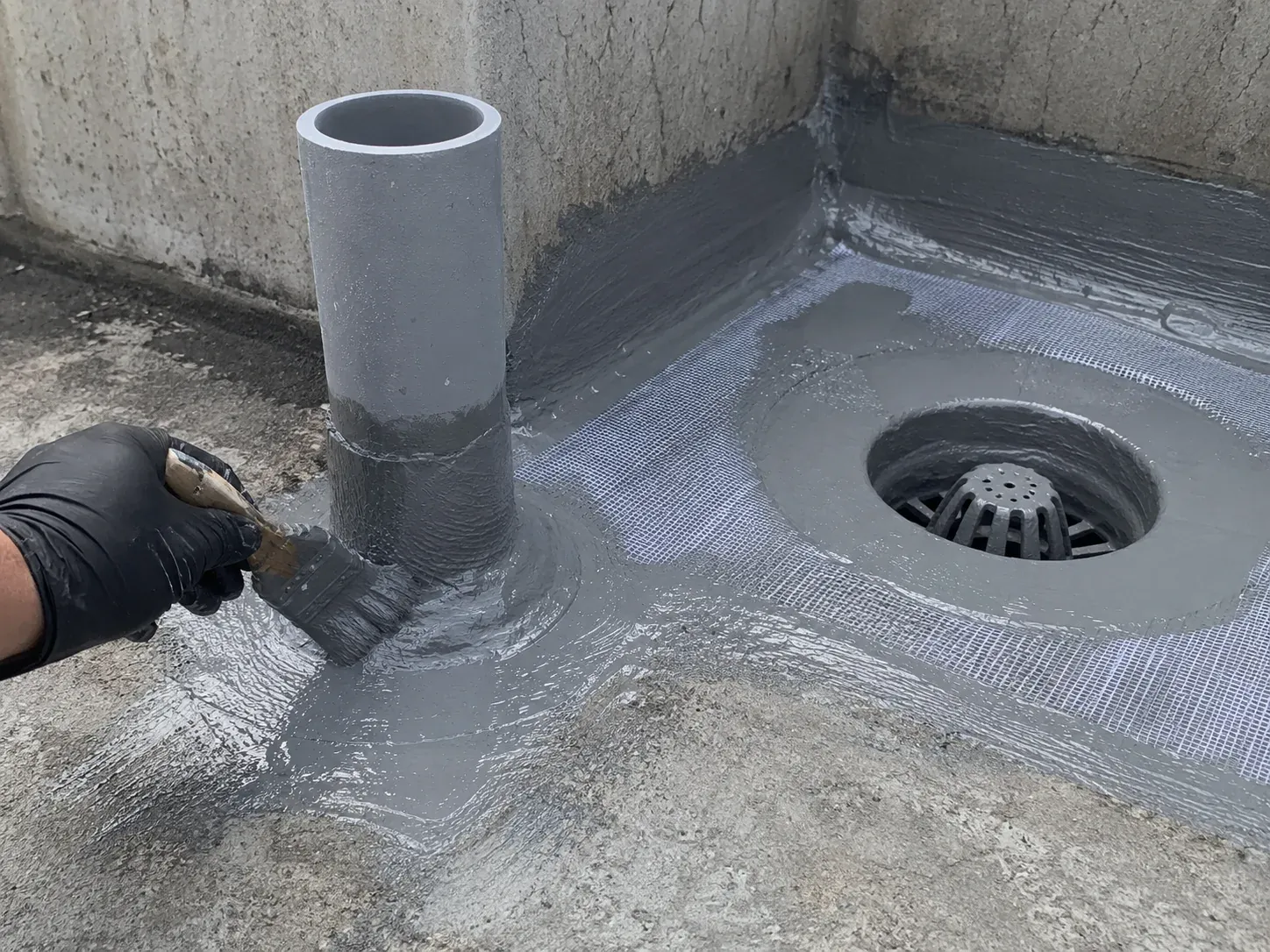

排水沟和管根
全面积涂装前应对排水沟和管根进行清理、修复和加固。涂层必须紧密地连接在排水管或管道周围，没有间隙。屋面防水时，排水沟周围的坡度应允许水自然流动，不积水。
旧防水层翻新
当在旧防水层上施用聚脲时，必须仔细检查旧层。松动、空洞、裂纹、油污或严重老化的区域应清除或修复。搭接缝和受损区域应在全区域涂覆前进行局部加固。
聚脲翻新不应简单地覆盖失效的基材。旧体系必须仍然足够稳定以满足新涂层。
金属屋面搭接缝和螺钉
对于彩钢屋面和金属面板来说，搭接缝、螺丝孔、紧固件、面板接缝和锈斑是高风险区域。在施加最终外露保护涂层之前，应对这些点进行清洁、涂底漆和局部加固。
接缝和紧固件周围可以使用厚厚的手工细节涂层，以提高防水和防腐性能。
8. 膜厚控制与检查
正确的膜厚对于长期性能至关重要。涂层太薄可能无法提供足够的防水、耐磨或腐蚀保护。一次涂层太厚可能会导致热量积聚、质地不均匀或材料浪费。
所需厚度取决于项目类型：
- 屋面防水可能需要连续的弹性膜
- 储罐内衬可能需要更高的耐化学性和耐腐蚀性
- 工业地坪可能需要耐磨的找平增强层和面漆
- 海洋或钢铁防腐体系可能需要底漆、主保护层和面漆
- 车辆保护可能需要更厚的抗冲击喷涂聚脲
施工时，施工人员应根据体系设计检查湿膜厚或干膜厚。固化后，应检查涂层是否有针孔、缺陷、薄层、气泡、分层、裂纹和机械损伤。
防腐和储罐衬里项目可根据工程规范进行电火花检漏。
9. 外露体系的面漆施工
聚脲坚固耐用，但外露室外体系通常需要合适的面漆。面漆可以提高抗紫外线性、耐候性、颜色稳定性、表面清洁性和长期外观。
聚天门冬氨酸或其他外露防护面漆通常用于：
- 处于阳光下的屋面防水体系
- 彩钢屋面防腐体系
- 室外工业地坪
- 船用钢材防护
- 车辆外部防护
- 装饰和耐磨表面
在涂面漆之前，确认聚脲表面干净且在重涂间隔内。如果表面暴露时间过长，可能需要根据产品说明进行打磨或表面活化。
面漆不应用来代替主要聚脲保护层。在一个完整涂层体系中，底漆增强附着，聚脲层提供主要保护和厚度，面漆改善外露表面性能。
十、聚脲施工过程中的安全注意事项
聚脲施工应由经过培训的工人使用适当的个人防护设备进行。
重要的安全预防措施包括：
- 穿戴防护服、手套和护目镜
- 喷涂期间使用合适的呼吸防护装置
- 封闭区域保持良好通风
- 避免未固化材料接触皮肤
- 保护工人免受过度喷涂
- 如果使用任何易燃辅助材料，请远离火源
- 遵循产品安全数据表
- 将材料存放在远离潮湿和阳光直射的地方
- 保持工作区域干净整洁
- 控制进入喷涂区域
在储罐、坑、地下室、车间和其他密闭或半密闭空间内应特别控制喷涂。通风、呼吸防护和现场监督对于工人安全非常重要。
11. 聚脲施工常见问题及避免方法
附着力差
可能的原因包括灰尘、湿气、油、基材薄弱、底漆错误、错过重涂间隔或冷凝。解决方案是改进基层处理、控制露点并选择正确的底漆。
针孔
针孔经常出现在多孔混凝土或密封不良的基材上。在主涂层之前涂上合适的底漆并修复多孔区域。
气泡或水泡
气泡可能是由湿气、混凝土释放的空气、基材温度高、残留的溶剂或污染引起的。检查湿度、底漆密封和环境条件。
喷涂配比异常
如果喷涂设备比例、温度或压力错误，涂层可能会变软、变脆、发粘或变弱。在完全施工前校准机器并进行试喷。
细部处理不到位
当尖角、接缝或活动区域处理不当时，可能会出现裂纹。在全区域涂层之前添加圆角、加固和灵活的细节处理。
紫外线变色
有些聚脲涂料在长期阳光照射下可能会变色。对于外露室外体系，请使用合适的耐候面漆。

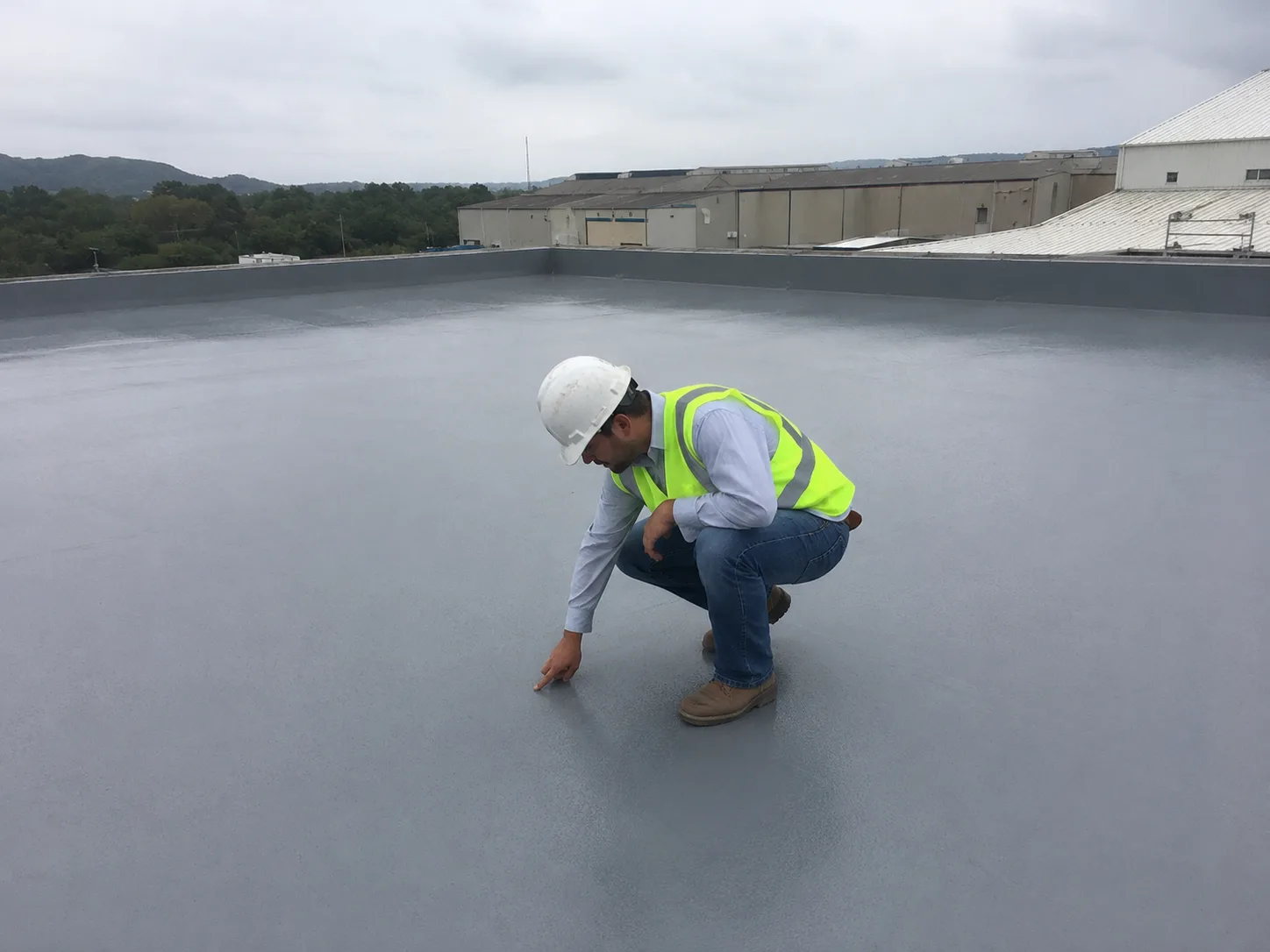

12. 移交前质量控制清单
项目移交前，应检查以下几点：
- 基层处理记录完整
- 底漆涂抹正确
- 细节处理完成后再全面积涂装
- 达到了所需的涂层厚度
- 表面连续且无缝
- 无可见的针孔、气泡、裂纹或分层
- 排水沟、角落、接缝、管根完全密封
- 在需要的地方涂上面漆
- 修复区域已正确混合
- 保存现场照片和检查记录
- 涂层在使用前已固化
对于防水工程，在结构和工程条件允许的情况下，可能需要进行防水测试。对于防腐或储罐衬里项目，可能需要进行额外的检查，例如厚度测量或电火花检漏。
结论
聚脲涂装是一项系统工程，仅有优质材料并不足够。长期性能还取决于基层处理、底漆选型、施工方式、细部处理、环境控制和竣工检查。
对于混凝土屋面、污水池、旧防水改造、工业地坪、钢罐、彩钢屋面、海洋结构物和车辆防护等，应根据基材状况和使用环境设计涂料体系。
可靠的聚脲施工通常依次包括：检查基层、进行基层处理、匹配底漆、加强细部、施工主体聚脲层、按需设置面漆，并在交付前完成最终检查。
当这些步骤控制得当时，聚脲涂料可以提供无缝防水、强力防腐保护、耐磨、抗冲击和长期的工业表面保护。
聚脲施工常见问题
聚脲应用中最重要的一步是什么？
基层处理是最重要的步骤。在涂底漆和聚脲涂料之前，表面必须清洁、干燥、完好且轮廓正确。基层处理不良是粘结失败、起泡和分层的主要原因之一。
聚脲总是需要底漆吗？
在大多数工业防水和防腐体系中，建议使用合适的底漆。混凝土底漆有助于密封多孔基材，而金属底漆则可在经处理的钢表面上提供附着和腐蚀保护。
聚脲可以涂在旧防水膜上吗？
是的，在某些翻新体系中，可以在清洁、修复和细节加固后将聚脲涂覆在稳定的旧防水层上。然而，松动、空洞、破裂或污染的区域应首先清除或修复。
聚脲防水前应加强哪些细节？
高风险细节包括护墙角、屋面排水沟、管根、搭接缝、裂缝、伸缩缝、螺丝孔、设备底座和墙体与地坪连接处。大面积涂装前应先对这些区域进行处理。
户外聚脲需要面漆吗？
对于外露户外应用，通常建议使用抗紫外线或耐候面漆。面漆可提高颜色稳定性、表面耐久性和长期耐候性能。
